专利号: 2022111862961
申请人: 陕西晖煌建筑劳务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

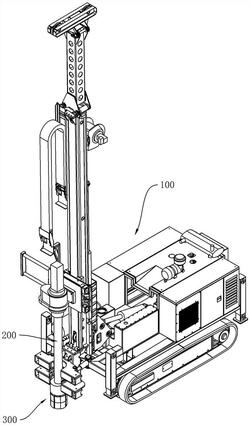

1.一种桥梁桩基钻孔装置,其特征在于:包括旋挖钻机、转动轴和钻头部;转动轴沿竖直方向设置,转动轴安装于旋挖钻机;钻头部安装于转动轴,随转动轴转动;钻头部包括传动套筒、上钻头套筒、下钻头套筒、液压机构和调节机构;上钻头套筒包括多个上固定壁和多个上伸缩壁,每个上固定壁安装于一个上伸缩壁且关于转动轴周向方向呈环形阵列设置,传动套筒与每个上固定壁之间均通过扭簧一相连;

下钻头套筒与上钻头套筒的结构相同,下钻头套筒包括多个下固定壁和多个下伸缩壁,每个下固定壁安装于一个上固定壁,每个下伸缩壁安装于一个上伸缩壁,每个下固定壁上设置有一个钻刀,以在钻刀转动受到阻力时,使扭簧一蓄力,扭簧一蓄力以驱动液压机构;

调节机构包括液压箱、活塞环、转动环和多个传动组件;液压箱固定安装于转动轴,活塞环内端与液压箱通过扭簧二相连;液压机构配置成能够使活塞环在液压箱内上移,进而使扭簧二蓄力;液压箱内开设有环槽二,转动环套接于转动轴,以在活塞环上移到环槽二内时,扭簧二蓄力释放,活塞环与转动环能够同步转动,转动环转动以驱动传动组件;每个传动组件与一个钻刀对应设置,初始传动组件不能转动,液压机构配置成能够使除了受力最大的钻刀所对应设置的传动组件之外的其他传动组件转动,传动组件转动能够带动其对应设置的钻刀上移。

2.根据权利要求1所述的桥梁桩基钻孔装置,其特征在于:每个上固定壁沿顺时针方向转动的一端与一个上伸缩壁可转动地连接,每个上固定壁沿逆时针方向转动的一端与一个上伸缩壁可伸缩地连接;

液压机构包括多个活动块和多个液压杆组件,传动套筒内限定出两个液压半腔,两个液压半腔内均填充有液压油,每个上固定壁上设置有一个活动块,每个液压杆组件包括两个沿传动套筒周向方向设置的两个弧形液压杆,每两个弧形液压杆与一个活动块对应设置,两个弧形液压杆一端铰接于一个活动块且能够在活动块内沿转动轴径向方向滑动,两个弧形液压杆另一端分别安装于两个液压半腔;其中一个液压半腔与液压箱连通,另一个液压半腔与传动组件连通。

3.根据权利要求2所述的桥梁桩基钻孔装置,其特征在于:调节机构还包括套环和传动环;传动组件包括球接杆、齿条杆、弧形齿条、液压顶杆、螺纹杆、齿轮、滑动顶块和弧形块;

套环安装于转动轴,液压箱设置于套环下端,球接杆沿转动轴径向方向设置,球接杆一端与套环可转动地连接,球接杆另一端配置成可带动上钻头套筒同步移动;

转动环与传动环固接,传动环的周向方向开设有环槽三,齿条杆沿转动轴径向方向设置,齿条杆内端安装于环槽三,弧形齿条设置于齿条杆外端,弧形齿条沿转动轴周向方向设置,传动环上设置有多个连接块,每个齿条杆与一个连接块对应设置,每个齿条杆与一个连接块之间通过弹簧一相连;所述另一个液压半腔与液压顶杆连通,使液压顶杆伸出,调节机构还包括限制盘和固定盘,限制盘套装于转动轴,限制盘能够沿转动轴轴向方向上下移动,不能相对转动轴转动,液压顶杆安装于限制盘,固定盘固定安装于转动轴,固定盘设置于限制盘下端,固定盘上沿周向方向开设有多个杆孔,螺纹杆沿竖直方向设置,每个螺纹杆固定安装于一个杆孔,每个齿轮固定安装于一个螺纹杆,齿轮能够与弧形齿条啮合,弧形块沿转动轴周向方向设置,弧形块与螺纹杆螺旋传动,滑动顶块滑动安装于弧形块,每个球接杆上开设有一个滑槽,滑槽沿转动轴径向方向设置,每个滑动顶块滑动安装于一个滑槽。

4.根据权利要求3所述的桥梁桩基钻孔装置,其特征在于:两个液压半腔上分别设置有液压出口一和液压出口二,液压出口一与液压箱连通,液压箱上设置有液压入口一,液压出口一与液压入口一连通,使传动套筒内的液压油进入液压箱内,液压入口二安装于齿条杆,液压入口二与液压出口二连通,每个液压顶杆安装于一个液压入口二下端,液压顶杆的伸出与其对应设置的液压入口二内通入的液压油量成正相关。

5.根据权利要求3所述的桥梁桩基钻孔装置,其特征在于:传动组件还包括球体,球体设置于球接杆外端,每个上固定壁沿顺时针方向转动一端的上端设置有一个球槽板一,每个上伸缩壁沿逆时针方向转动一端的上端设置有一个球槽板二,每个球槽板一与一个球槽板二之间限定出用于容纳球体的空间,以在球体上升时,带动其对应设置的上钻头套筒上升。

6.根据权利要求1所述的桥梁桩基钻孔装置,其特征在于:每个下固定壁上端固定设置有卸料杆,每个卸料杆的长度不同,多个卸料杆在竖直方向的长度沿逆时针转动方向逐渐变短,每个卸料杆上端设置于一个上固定壁内,配置成在钻头套筒反转时,卸料杆能够从上固定壁内脱出,使多个下固定壁和多个下伸缩壁与多个上固定壁和多个上伸缩壁之间限定出第一卸料空间,多个下固定壁和多个下伸缩壁下端限定出第二卸料空间,可以将钻孔后的土卸下。

7.根据权利要求6所述的桥梁桩基钻孔装置,其特征在于:卸料杆为L型杆,卸料杆包括第一杆段和第二杆段,第一杆段沿转动轴周向方向设置,第二杆段沿竖直方向设置,第二杆段一端固定安装于上固定壁,第二杆段另一端与第一杆段垂直设置,上伸缩壁内开设有限位槽,限位槽为L形,限位槽包括第一横槽和第一竖槽;初始状态第一杆段安装于第一横槽内,第二杆段安装于第一竖槽内,第二竖槽在水平方向的投影距离与第一杆段在水平方向上的投影距离相同,以在钻头套筒反转时,第一杆段脱出第一横槽,继而卸料杆能够在第一竖槽内下落。
