专利号: 2022112011482
申请人: 苏州普尚信息技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

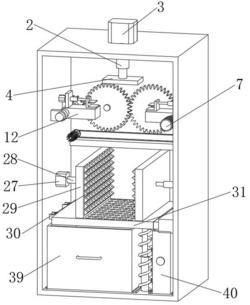

1.一种建筑材料强度检测机械,其特征在于,包括:外壳(1),所述外壳(1)内设置有固定机构,所述固定机构上部设置有压板(4),所述压板(4)通过压板伸缩杆(2)与第一气缸(3)相连,所述固定机构用于固定样品,利用所述第一气缸(3)带动所述压板(4)向下移动,移动过程中对样品进行强度检测;清理机构,所述清理机构位于所述固定机构下部,检测完毕后将所述固定机构移动至所述清理机构前端,利用所述清理机构对所述固定机构上残留的残渣进行清理;破碎机构,检测完毕后样品落入设置在所述固定机构下部的所述破碎机构,利用该机构将大块样品破碎成小块样品;收集机构,所述收集机构设置在所述破碎机构下部,根据破碎程度对样品进行收集;所述固定机构包括有转动模块和夹持模块,两模块固定相连,所述转动模块用于检测完成后带动所述夹持模块移动至所述清理机构进行清理,所述夹持模块用于固定样品以供进行检测;所述转动模块包括有若干固定块(5),所述固定块(5)与所述外壳(1)内腔内部固定相连,且设置在所述外壳(1)两侧对应位置,同一侧的所述固定块(5)中均转动连接有第一转动轴(6),两个所述第一转动轴(6)一端分别固定连接有主动齿轮(8)和从动齿轮(9),所述主动齿轮(8)和所述从动齿轮(9)分别啮合有第一传动齿轮(10)和第二传动齿轮(11),且所述第一传动齿轮(10)和所述第二传动齿轮(11)相啮合,一个所述第一转动轴(6)另一端固定设置有第一驱动件(7),所述第一驱动件(7)带动一个所述第一转动轴(6)转动,通过多个啮合齿轮间接带动另一个所述第一转动轴(6)反向、同速转动,带动所述夹持模块转动;所述夹持模块包括有两个第一支撑板(12),两个所述第一支撑板(12)分别与两个所述第一转动轴(6)固定相连,所述第一支撑板(12)上表面端部固定设置有竖板(13),所述竖板(13)中贯穿设置有夹板伸缩杆(14),所述夹板伸缩杆(14)两端分别固定连接有第二气缸(15)和L型夹块(16),所述L型夹块(16)设置在靠近另一个所述夹持模块的端部,所述L型夹块(16)侧面开设有通孔(17),所述通孔(17)内设置有第一伸缩杆(18),所述第一伸缩杆(18)侧面连接有上夹板(19),且所述上夹板(19)贯穿设置在所述通孔(17)中,利用所述上夹板(19)与所述L型夹块(16)夹持样品;所述清理机构包括有第二支撑板(20),所述第二支撑板(20)通过第二伸缩杆(21)与所述外壳(1)内腔内壁固定相连,所述第二支撑板(20)上部固定设置有第三转动轴(23)和第四转动轴(25),所述第三转动轴(23)和所述第四转动轴(25)通过皮带(24)相连,且两者端部均设置有清理刷(26),所述第三转动轴(23)另一端部固定设置有第二驱动件(22),所述第二驱动件(22)驱动两个所述清理刷(26)高速转动,对所述夹持模块进行清理;所述破碎机构包括有两个第三气缸(27),两个所述第三气缸(27)固定设置在所述外壳(1)内腔两侧,所述第三气缸(27)通过第三伸缩杆(28)固定连接有破碎板(29),两个所述破碎板(29)相对侧面固定设置有若干破碎齿(30),所述第三气缸(27)控制所述第三伸缩杆(28)伸长,改变两个所述破碎板(29)之间的距离,通过设置在所述破碎板(29)上的所述破碎齿(30)与样品接触挤压,对样品进行破碎;所述收集机构包括有滤板(31),所述滤板(31)中间部分均匀开设有若干滤孔(32),破碎后的样品从所述滤孔(32)中掉落,所述滤板(31)一端与设置在所述外壳(1)内腔内壁上的连接块转动连接,所述滤板(31)另一端下表面均匀开设有若干盲孔(36),所述盲孔(36)中转动连接有第四伸缩杆(37),所述第四伸缩杆(37)与所述外壳(1)内腔下表面固定连接,所述第四伸缩杆(37)侧面设置有第二弹性元件(38);所述收集机构还包括有第一收集箱(39)和第二收集箱(40),所述第一收集箱(39)和所述第二收集箱(40)分别设置在所述第四伸缩杆(37)两侧,两者均通过其侧面设置的滚轮(41)在所述外壳(1)内设置的滑轨(42)中滑动,所述第一收集箱(39)和所述第二收集箱(40)用于收集 破碎完成的样品。

2.根据权利要求1所述的一种建筑材料强度检测机械,其特征在于:所述外壳(1)内壁与连接块对应位置固定设置有固定盒(33),所述固定盒(33)中滑动套接有活动块(34),所述活动块(34)侧面与所述外壳(1)内壁通过第一弹性元件(35)固定连接,所述活动块(34)在所述固定盒(33)内滑动挤压所述第一弹性元件(35),所述第一弹性元件(35)用于帮助所述活动块(34)复位。

3.根据权利要求2所述的一种建筑材料强度检测机械,其特征在于:所述外壳(1)外侧上、下部分别铰接有上盖体(43)和下盖体(44),所述上盖体(43)与所述固定机构位置相对应,所述下盖体(44)位于所述上盖体(43)下方,延伸至所述外壳(1)最下端。
