1.一种灌装袋，包括包装袋（1）、编织袋（2）、密封袋（3）、防护袋（4）、密封区（5）、导热条（6）、吊装环（7）、排气管（8）、进气管（9）、连接管（10）、导向筒（11）、限位孔（12）、阀芯（13）、通气孔（14）、副传动板（15）、传动槽（16），其特征在于：所述包装袋（1）从内到外由编织袋（2）、密封袋（3）和防护袋（4）逐层套接组成，所述编织袋（2）、密封袋（3）和防护袋（4）上部分别贯通，且底部分别为封闭状，所述编织袋（2）和防护袋（4）为透气面料缝制而成，所述密封袋（3）为非透气面料热熔而成，且上部向内折叠，所述密封袋（3）上部将编织袋（2）上部由上至下进行包裹，且与编织袋（2）前后两部分别热熔密封有密封区（5），所述防护袋（4）上部内壁左右两端各固定有铝质且水平的导热条（6），且其熔点大于密封袋（3）的熔点，两所述密封区（5）内分别固定有水平的吊装环（7），两所述吊装环（7）分别与防护袋（4）相固定，所述密封袋（3）前上部固定有水平的排气管（8），且前下部固定有水平的进气管（9），所述排气管（8）和进气管（9）分别固定有水平的连接管（10），且分别与密封袋（3）相连通，所述连接管（10）前部外壁设有六角状的导向筒（11），两所述导向筒（11）六个侧外壁分别开有限位孔（12），所述连接管（10）内部螺纹连接有圆筒状的阀芯（13），所述阀芯（13）后端非贯穿，且后上部和后下部各贯穿有竖直的通气孔（14），所述阀芯（13）内壁固定有水平的副传动板（15），所述副传动板（15）前部设有水平的传动槽（16）。

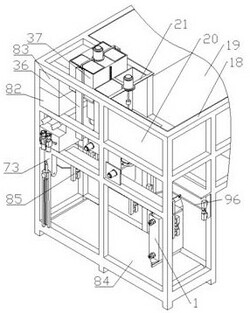

2.一种粮食灌装车，包括运输车（17）、主架（18）、储粮料斗（19）、下料料斗（20）、右支撑架（21）、右支撑筒（22）、右上减速电机（23）、右绞龙（24）、支撑圈（25）、右输送筒（26）、右下支撑轴（27）、隔板（28）、副锥齿轮（29）、右下减速电机（30）、主锥齿轮（31）、机械处理部分（32）、空气处理部分（33）、热熔处理部分（34）、输送部分（35），其特征在于：所述运输车（17）底盘上安装有主架（18），所述主架（18）后部固定有水平的储粮料斗（19），所述储粮料斗（19）右前部固定有下料料斗（20），所述下料料斗（20）内壁上下两部各固定有水平的右支撑架（21），且底端固定右竖直的右支撑筒（22），所述下料料斗（20）上部的右支撑架（21）顶端固定有竖直的右上减速电机（23），且底部的右支撑架（21）转动连接有竖直的右绞龙（24），所述右绞龙（24）间隙插接在右支撑筒（22）内，所述右支撑筒（22）底部外壁通过螺栓安装有支撑圈（25），所述支撑圈（25）与右支撑筒（22）之间共同夹紧有布质且竖直的右输送筒（26），所述右支撑筒（22）底部转动连接有水平的右下支撑轴（27），所述右下支撑轴（27）左部固定有水平的隔板（28），且右部同轴固定有副锥齿轮（29），所述主架（18）右部前端固定有水平的右下减速电机（30），所述右下减速电机（30）的转轴同轴固定有主锥齿轮（31），所述副锥齿轮（29）与主锥齿轮（31）相啮合，所述主架（18）还安装有机械处理部分（32）、空气处理部分（33）、热熔处理部分（34）和输送部分（35），所述机械处理部分（32）、空气处理部分（33）、热熔处理部分（34）和输送部分（35）均能够与权利要求1的灌装袋配合使用。

3.根据权利要求2所述的一种粮食灌装车，其特征在于：所述机械处理部分（32）包括导

轨（36）、主收集料斗（37）、左支撑筒（38）、齿条（39）、上支撑板（40）、下支撑板（41）、左上减速电机（42）、左支撑架（43）、左支撑轴（44）、抛洒盒（45）、左绞龙（46）、注料嘴（47）、抛洒孔（48）、封盖（49）、防护条（50）、左下减速电机（51）、直齿齿轮（52）、副收集料斗（53）、过滤网（54）、提手（55）、通气槽（56），所述主架（18）前上部固定有两竖直的导轨（36），两所述导轨（36）共同上下滑动连接有竖直的主收集料斗（37），所述主收集料斗（37）底部固定有竖直的左支撑筒（38），且右端固定有竖直的齿条（39），所述主收集料斗（37）顶端中部固定有水平的上支撑板（40），且内壁前后两部各固定有下支撑板（41），所述上支撑板（40）顶端固定有竖直的左上减速电机（42），所述左支撑筒（38）内壁固定有水平的左支撑架（43），所述左支撑架（43）转动连接有竖直的左支撑轴（44），所述左支撑轴（44）底部固定有竖直的抛洒盒（45），且底端同轴固定有左绞龙（46），所述抛洒盒（45）顶端前部设有竖直的注料嘴（47），且底部贯穿有多个水平的抛洒孔（48），所述注料嘴（47）上部螺纹连接有封盖（49），所述左绞龙（46）外围边缘包裹有防护条（50），所述主架（18）左部前端固定有水平的左下减速电机（51），所述左下减速电机（51）的转轴同轴固定有直齿齿轮（52），所述主收集料斗（37）前后两部各置有竖直的副收集料斗（53），两所述副收集料斗（53）上部分别固定有水平的过滤网（54）和提手（55），且底部相邻部分分别设有通气槽（56）。

4.根据权利要求3所述的一种粮食灌装车，其特征在于：所述空气处理部分（33）包括真

空泵（57）、吹气管（58）、抽气管（59）、放置架（60）、抽气对接器（61）、吹气对接器（62）、支撑管（63）、外支撑筒（64）、把手（65）、挂钩（66）、内支撑架（67）、导向套筒（68）、内减速电机（69）、主传动板（70）、限位蝶形螺栓（71）、温度计（72），所述主架（18）左前部安装有真空泵（57），所述真空泵（57）前部设有水平的吹气管（58）和抽气管（59），且前端底部固定有水平的放置架（60），所述放置架（60）放置有抽气对接器（61）和吹气对接器（62），所述吹气对接器（62）和抽气对接器（61）均由支撑管（63）、外支撑筒（64）、把手（65）、挂钩（66）、内支撑架（67）、导向套筒（68）、内减速电机（69）、主传动板（70）和限位蝶形螺栓（71）组成，所述支撑管（63）外壁固定有外支撑筒（64），所述外支撑筒（64）前端固定有竖直的把手（65），且后端固定有竖直的挂钩（66），所述支撑管（63）内壁固定有水平的内支撑架（67），且上部转动连接有六角柱状且竖直的导向套筒（68），所述内支撑架（67）底端固定有竖直的内减速电机（69），所述内减速电机（69）的转轴顶端固定有竖直的主传动板（70），所述导向套筒（68）前后两部各螺纹连接有水平的限位蝶形螺栓（71），所述吹气对接器（62）中的支撑管（63）内部安装有电加热器，所述抽气对接器（61）中的支撑管（63）和外支撑筒（64）共同安装有温度计（72），所述温度计（72）能够检测到与之连接的支撑管（63）内腔的温度。

5.根据权利要求4所述的一种粮食灌装车，其特征在于：所述热熔处理部分（34）包括前

支撑臂（73）、后支撑臂（74）、铰接座（75）、聚拢槽（76）、永磁铁（77）、一号夹爪（78）、二号夹爪（79）、手柄（80）、热熔夹板（81）、蓄电池组（82）、控制器（83），所述主架（18）左前部固定有竖直的前支撑臂（73）和后支撑臂（74），所述前支撑臂（73）底部铰接有铰接座（75），所述后支撑臂（74）底部设有聚拢槽（76），所述聚拢槽（76）上小下大，且内壁左右两端各内置有永磁铁（77），所述铰接座（75）铰接有一号夹爪（78）和二号夹爪（79），所述一号夹爪（78）顶端左部固定有竖直的手柄（80），所述二号夹爪（79）顶端右部也固定有竖直的手柄（80），所述一号夹爪（78）和二号夹爪（79）底部的相邻端分别固定有竖直的热熔夹板（81），所述一号夹爪（78）和二号夹爪（79）以及两手柄（80）和两热熔夹板（81）的正投影相较于铰接座（75）呈对称设置，所述一号夹爪（78）和二号夹爪（79）通过手握手柄（80）进行挤压和拉伸能够以铰接座（75）为轴心实现剪刀状的收缩和扩张，所述一号夹爪（78）和二号夹爪（79）能够同时插入聚拢槽（76）内并被永磁铁（77）所磁性吸附，所述一号夹爪（78）和二号夹爪（79）被永磁铁（77）磁性吸附时能够保持位置的稳定，所述主架（18）前部安装有蓄电池组（82）和控制器（83），所述右上减速电机（23）、右下减速电机（30）、左上减速电机（42）、左下减速电机（51）、真空泵（57）、电加热器和热熔夹板（81）均与蓄电池组（82）和控制器（83）相电性连接。

6.根据权利要求5所述的一种粮食灌装车，其特征在于：所述右绞龙（24）与右上减速电

机（23）的转轴通过联轴器实现同轴连接，所述右输送筒（26）上大下小，且能够自由弯曲，两所述副收集料斗（53）底部的相邻部分相较于主收集料斗（37）呈向上的尖顶状，所述左支撑轴（44）与左上减速电机（42）的转轴之间通过联轴器进行同轴连接，所述抽气对接器（61）中的支撑管（63）底部与抽气管（59）通过软管相连接导通，所述吹气对接器（62）中的支撑管（63）底部与吹气管（58）通过软相连接导通，所述吹气对接器（62）和抽气对接器（61）通过两挂钩（66）挂于放置架（60）上，所述真空泵（57）通电工作时能够通过抽气管（59）抽取空气，且通电工作时能够通过吹气管（58）排出抽取的空气。

7.根据权利要求6所述的一种粮食灌装车，其特征在于：所述导向套筒（68）能够与权利

要求1中的导向筒（11）相间隙插接，所述导向套筒（68）与导向筒（11）相插接时通过手动旋转限位蝶形螺栓（71）能够使其与限位孔（12）相间隙插接，所述导向套筒（68）与导向筒（11）相插接时主传动板（70）能够同时与传动槽（16）相插接，所述主传动板（70）与传动槽（16）相插接时通过控制内减速电机（69）进行转动能够利用阀芯（13）与连接管（10）的螺纹连接实现阀芯（13）沿着连接管（10）进行轴向移动，所述阀芯（13）在沿着连接管（10）进行轴向移动时能够使得连接管（10）内壁对通气孔（14）进行封闭和解除封闭，所述右下减速电机（30）和左下减速电机（51）均具备断电刹车功能，所述右下减速电机（30）转动时通过主锥齿轮（31）和副锥齿轮（29）能够带动右下支撑轴（27）和隔板（28）进行转动，所述隔板（28）在右支撑筒（22）内转动而处于水平状态时能够对右支撑筒（22）内腔进行截断，所述齿条（39）与直齿齿轮（52）相啮合，所述抛洒盒（45）位于左支撑筒（38）底端的下方，所述左下减速电机（51）通电转动时通过直齿齿轮（52）与齿条（39）的啮合能够使得主收集料斗（37）沿着导轨（36）上下滑动，所述副收集料斗（53）置于主收集料斗（37）内部时被下支撑板（41）所支撑，所述副收集料斗（53）置于主收集料斗（37）内部时利用通气槽（56）实现副收集料斗（53）内腔与主收集料斗（37）内腔相连通。

8.根据权利要求2所述的一种粮食灌装车，其特征在于：所述输送部分（35）包括皮带输

送机（84）、一号支撑臂（85）、二号支撑臂（86）、三号支撑臂（87）、上支撑筒（88）、下支撑筒（89）、上压缩弹簧（90）、上夹块（91）、上夹紧槽（92）、下压缩弹簧（93）、下夹块（94）、下夹紧槽（95）、支撑导杆（96），所述主架（18）右下部安装有水平的皮带输送机（84），所述皮带输送机（84）与蓄电池组（82）和控制器（83）相电性连接，所述主架（18）前中部从左到右依次固定有成对且竖直的一号支撑臂（85）、二号支撑臂（86）和三号支撑臂（87），两所述一号支撑臂（85）相邻端、两二号支撑臂（86）相邻端和两三号支撑臂（87）相邻端从上至下依次固定有上支撑筒（88）和下支撑筒（89），所述上支撑筒（88）顶端封闭且底部贯通，所述下支撑筒（89）底端封闭且顶部贯通，各所述上支撑筒（88）内壁顶端分别固定有竖直的上压缩弹簧（90），所述上压缩弹簧（90）底端固定有竖直的上夹块（91），所述上夹块（91）右下部为倒角状，且底端中部设有水平的上夹紧槽（92），所述上夹块（91）与上支撑筒（88）相上下滑动连接，各所述下支撑筒（89）内壁底端分别固定有竖直的下压缩弹簧（93），所述下压缩弹簧（93）顶端固定有竖直的下夹块（94），所述下夹块（94）右上部为倒角状，且顶端中部设有水平的下夹紧槽（95），所述下夹块（94）与下支撑筒（89）相上下滑动连接，所述输送部分（35）还安装有两支撑导杆（96）。

9.根据权利要求8所述的一种粮食灌装车，其特征在于：各所述下夹块（94）分别与上夹

块（91）相上下一一对应，两所述一号支撑臂（85）之间、两二号支撑臂（86）之间和两三号支撑臂（87）之间前后一一对应，两所述支撑导杆（96）右部高，且左中部底，两所述支撑导杆（96）左中部部和右部均呈水平状，两所述支撑导杆（96）左部和右部的前后之间的间距宽，且中部前后之间的间距窄，两所述支撑导杆（96）分立安装，且分别被上下一一对应的上夹块（91）和下夹块（94）利用上夹紧槽（92）和下夹紧槽（95）所夹紧。
