专利号: 2022112225778
申请人: 深圳市众工建业建设集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

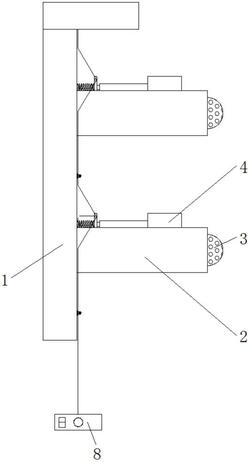

1.一种嵌入式建筑消防工程用喷淋灭火装置,包括设置在墙体(1)内的进水管道(2),其特征在于,所述进水管道(2)内部滑动设有用于多角度喷淋的喷淋组件,所述进水管道(2)外表面设有用于对喷淋组件进行锁止或解锁的锁止组件(4),所述进水管道(2)外表面还设有用于控制锁止组件(4)手动解锁的解锁机构(5);

所述解锁机构(5)包括固定安装在进水管道(2)外表面的挤压箱(51),所述挤压箱(51)右端与锁止组件(4)连接,所述挤压箱(51)左侧还设有活动板(52),所述活动板(52)滑动设置在进水管道(2)外表面滑槽内,且所述活动板(52)靠近挤压箱(51)的侧壁固定设有密封杆(53),所述密封杆(53)滑动设置在挤压箱(51)内部,所述挤压箱(51)内部还设有第二活塞(58),所述活动板(52)远离挤压箱(51)的侧壁与墙体(1)之间设有挤压弹簧(54),所述墙体(1)表面固定设有多个定滑轮(55),所述活动板(52)表面通过滑轮连接有牵引绳(56),所述牵引绳(56)绕接在定滑轮(55)表面,且所述牵引绳(56)顶端固定设置在墙体(1)顶部,所述牵引绳(56)底部连接有控制盒组件(8);

所述进水管道(2)与挤压箱(51)之间开设有出水孔(57),所述密封杆(53)外径尺寸与挤压箱(51)内径尺寸相适配,且所述密封杆(53)表面还设有用于堵住出水孔(57)的密封垫(533),所述密封杆(53)远离活动板(52)的一端还开设有导水腔(531),所述导水腔(531)底部开设有与出水孔(57)配合使用的通孔(532);

所述控制盒组件(8)包括安装在墙体(1)表面的控制盒本体(81),所述控制盒本体(81)表面设有用于开启进水管道(2)的控制按钮,所述控制盒本体(81)内部还转动设有蜗杆(82),所述蜗杆(82)啮合连接有蜗轮(83),所述蜗轮(83)中心轴固定设有转杆,所述转杆转动设置在控制盒本体(81)内部侧壁,且所述转杆表面套接有收卷辊(84),所述牵引绳(56)远离活动板(52)的一端设置在收卷辊(84)表面,所述蜗杆(82)一端贯穿控制盒本体(81)侧壁并固定安装有旋钮;

所述喷淋组件包括活动喷淋头(3),所述活动喷淋头(3)滑动设置在进水管道(2)内部,且所述活动喷淋头(3)位于进水管道(2)内部的一侧设有安装环(32),所述进水管道(2)内壁还固定设有用于对活动喷淋头(3)进行限位的限位环(7),所述活动喷淋头(3)左端直径小于右端直径,所述活动喷淋头(3)表面还套设有复位弹簧(6),所述复位弹簧(6)一端固定设置在安装环(32)一侧,所述复位弹簧(6)另一端固定设置在限位环(7)一侧,所述安装环(32)外壁还设有密封环,所述活动喷淋头(3)远离安装环(32)的一端表面均匀开设有多个喷淋孔(31);

所述锁止组件(4)包括设置在进水管道(2)外表面的锁止盒(41),所述锁止盒(41)与挤压箱(51)右侧连接,且所述锁止盒(41)与挤压箱(51)内部连通,所述锁止盒(41)内部均滑动设有第一活塞(42),所述第一活塞(42)靠近活动喷淋头(3)的一端均固定设有锁杆(43),所述锁杆(43)滑动贯穿进水管道(2)侧壁并延伸至其内部,且所述锁杆(43)远离第一活塞(42)的一端设有弧形面,所述锁止盒(41)远离进水管道(2)的侧壁开设有气孔,所述锁止盒(41)内部位于第一活塞(42)远离气孔的一端为密闭空腔,所述密闭空腔内填充有气体介质,所述气体介质具体为空气;

所述锁杆(43)表面与锁止盒(41)内壁之间设有密封膜层(44),所述密封膜层(44)一端固定设置在锁杆(43)表面,所述密封膜层(44)另一端与锁止盒(41)内壁固定连接,所述密封膜层(44)具体为弹性橡胶材质制成,且所述密封膜层(44)为弧形构造。

2.根据权利要求1所述的一种嵌入式建筑消防工程用喷淋灭火装置,其特征在于,所述活动喷淋头(3)外表面对应锁杆(43)的位置开设有相适配的卡接槽。

3.根据权利要求2所述的一种嵌入式建筑消防工程用喷淋灭火装置,其特征在于,所述进水管道(2)内部设有电磁阀,其中一个所述锁止盒(41)内壁设有用于控制电磁阀开合的开关;所述开关具体为设置在锁止盒(41)内壁的固定导电片(9)和设置在锁止盒(41)内部的第一活塞(42)表面的活动导电片。
