专利号: 2022112314377
申请人: 临沂卓锐海洋工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-05-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

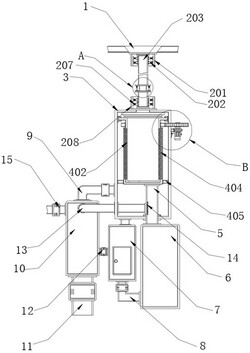

1.一种船舶用生活污水处理装置,其特征在于,包括船仓(1)、过滤组件(4)和污物箱(6),所述船仓(1)的底端连接有入水组件(2),且入水组件(2)的末端设置有过滤箱(3),所述过滤箱(3)的内侧设置有过滤组件(4),所述过滤组件(4)底端连接有排污管(5),所述污物箱(6)连接于排污管(5)的末端,所述过滤箱(3)的底部左侧连接有净化箱(7),且净化箱(7)的底部设置有回污管(8),所述过滤箱(3)的左部外侧连接有净化水管(9),所述净化水管(9)的末端连接有虹吸箱(10),所述虹吸箱(10)的底端连接有排水管(11),且虹吸箱(10)的右部外侧连接有低水位排流管(12),所述虹吸箱(10)的顶部外侧设置有虹吸管(13),所述排污管(5)的内侧中端设置有阻挡网(14),所述虹吸箱(10)通过虹吸管(13)与排污管(5)相连通,且阻挡网(14)安置在虹吸管(13)与排污管(5)的衔接处,所述虹吸箱(10)的顶部左侧连接有入水管(15),虹吸箱(10)内部装满水后,虹吸箱(10)外端所有阀门关闭,排水管(11)外端的阀门开启,虹吸箱(10)内部的水通过排水管(11)排入至海中,虹吸箱(10)内部的水排出后,形成的空间会形成真空状,此时因虹吸箱(10)外端的所有阀门均处于关闭状态,真空产生的虹吸力通过虹吸管(13)传递至排污管(5)内部。

2.根据权利要求1所述的一种船舶用生活污水处理装置,其特征在于,所述入水组件(2)包括第一围座(201)、第一缓冲弹簧(202)、第一管体(203)、伸缩管(204)、第二管体(205)、第二缓冲弹簧(206)、第三缓冲弹簧(207)和第二围座(208),所述第一围座(201)的内侧连接有第一缓冲弹簧(202),且第一缓冲弹簧(202)的内端设置有第一管体(203),所述第一管体(203)的内侧底端设置有伸缩管(204),且伸缩管(204) 的底端连接有第二管体(205),所述第一管体(203)的底部外侧设置有第二缓冲弹簧(206),所述第二管体(205)的底部外侧设置有第三缓冲弹簧(207),所述第三缓冲弹簧(207)的外端连接有第二围座(208)。

3.根据权利要求2所述的一种船舶用生活污水处理装置,其特征在于,所述第一缓冲弹簧(202)在第一围座(201)内侧呈环形分布,且第一缓冲弹簧(202)与第一管体(203)弹性连接。

4.根据权利要求2所述的一种船舶用生活污水处理装置,其特征在于,所述伸缩管(204)与第一管体(203)、第二管体(205)套接连接,且第一管体(203)与第二管体(205)通过第二缓冲弹簧(206)弹性连接。

5.根据权利要求1所述的一种船舶用生活污水处理装置,其特征在于,所述过滤组件(4)包括转动台(401)、内滤网(402)、连通槽(403)、外滤网(404)、固定座(405)、外齿槽(406)、电机(407)和驱动齿轮(408),所述转动台(401)的底部外侧连接有内滤网(402),且内滤网(402)的底部外侧开设有连通槽(403),所述内滤网(402)的外端设置有外滤网(404),且外滤网(404)的外端两侧设置有固定座(405),所述内滤网(402)的外端设置有外齿槽(406),所述过滤箱(3)的外端设置有电机(407),且电机(407)的输出端连接有驱动齿轮(408)。

6.根据权利要求5所述的一种船舶用生活污水处理装置,其特征在于,所述内滤网(402)的外表面与外滤网(404)的内表面相贴合,且内滤网(402)与外滤网(404)为圆柱状。

7.根据权利要求5所述的一种船舶用生活污水处理装置,其特征在于,所述外齿槽(406)与内滤网(402)为一体化,且外齿槽(406)与驱动齿轮(408)相互啮合。

8.根据权利要求5所述的一种船舶用生活污水处理装置,其特征在于,所述连通槽(403)通过排污管(5)与污物箱(6)相连通,且净化箱(7)通过回污管(8)与污物箱(6)相连通。

9.根据权利要求1所述的一种船舶用生活污水处理装置,其特征在于,所述过滤箱(3)通过净化水管(9)与虹吸箱(10)相连通,且虹吸箱(10)通过低水位排流管(12)与净化箱(7)相连通。
