专利号: 202211240586X
申请人: 深圳市安比科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

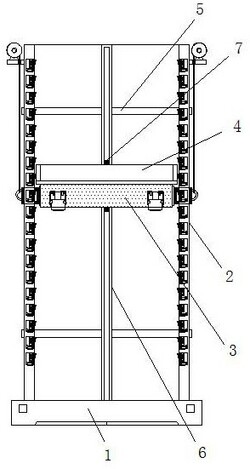

1.一种建筑施工平台,包括底座(1)和固定安装在底座(1)顶部两端的立架(2),其特征在于,两个立架(2)之间活动安装有施工台(3),施工台(3)的顶侧边缘四周还固定设置有防护栏(4),两个立架(2)的后侧还固定安装有多个上下设置的U型稳固架(5),U型稳固架(5)的后侧内壁上固定安装有竖向设置的导轨(6),施工台(3)和防护栏(4)的后侧均固定安装有竖向滑块(7),且竖向滑块(7)沿竖直方向滑动安装于导轨(6)上;

所述施工台(3)的两端均固定焊接有升降座(9),升降座(9)上设有竖向通槽(901),且升降座(9)通过竖向通槽(901)沿竖直方向滑动套设在立架(2)上;升降座(9)的外侧固定连接有吊耳(10),吊耳(10)上固定连接有钢丝绳(11),立架(2)的外侧顶部固定安装有卷扬机(12),且钢丝绳(11)的另一端收卷缠绕在卷扬机(12)上;立架(2)上设有多个上下等距间隔设置的活动腔(201),活动腔(201)内活动安装有防坠卡块(13),竖向通槽(901)的右侧内壁上设有防坠卡槽(902),且防坠卡块(13)的一端活动延伸至防坠卡槽(902)内;活动腔(201)的底部内壁上滑动安装有活动板(17),活动板(17)上设有活动孔(171),且防坠卡块(13)的左端活动贯穿于活动孔(171),活动板(17)的左侧还固定安装有L形板(15),且防坠卡块(13)的左端与L形板(15)的左侧内壁之间还固定连接有对称设置的两个复位弹簧(16);位于两个复位弹簧(16)之间的L形板(15)左侧内壁上还固定安装有限位导杆(14),防坠卡块(13)的左端还设有限位导槽(132),且限位导杆(14)的右端沿水平方向滑动安装于限位导槽(132)内;

所述活动腔(201)的左侧内壁上固定安装有步进电机(18),步进电机(18)的输出端固定连接有螺杆(19),活动板(17)上设有螺孔(172),且螺杆(19)贯穿于螺孔(172)并与螺孔(172)螺纹连接,螺杆(19)的右端还转动安装于活动腔(201)的右侧内壁上;

所述防坠卡块(13)的右端设置有倾斜滑面(131),且倾斜滑面(131)由上向下设置;多个防坠卡块(13)由上向下依次等距离间隔排布设置,且多个防坠卡块(13)均与防坠卡槽(902)相适配。

2.根据权利要求1所述的一种建筑施工平台,其特征在于,所述施工台(3)的底部拐角处均设有缓冲槽(301),且缓冲槽(301)内活动安装有缓冲支块(302),缓冲支块(302)的底侧延伸至缓冲槽(301)的下侧并固定连接有缓冲垫;缓冲支块(302)的顶侧与缓冲槽(301)的顶部内壁之间固定连接有缓冲气囊(303)。

3.根据权利要求2所述的一种建筑施工平台,其特征在于,位于缓冲气囊(303)两侧的缓冲槽(301)顶侧内壁上均滑动安装有滑动板(304),且两个滑动板(304)与缓冲气囊(303)缓冲配合,两个滑动板(304)相互远离的一侧均固定连接有缓冲弹簧(305),缓冲弹簧(305)的另一端与缓冲槽(301)的侧壁固定连接。

4.根据权利要求2所述的一种建筑施工平台,其特征在于,所述缓冲支块(302)的两侧顶部均滚动安装有滑轮(306),缓冲槽(301)的两侧内壁上均设置有滑轨(307),且滑轮(306)的外侧滚动安装于滑轨(307)上。

5.根据权利要求1所述的一种建筑施工平台,其特征在于,所述活动板(17)的底侧固定连接有横向滑块(20),活动腔(201)的底侧内壁上设有滑槽(8),且横向滑块(20)滑动安装于滑槽(8)内。

6.根据权利要求1所述的一种建筑施工平台,其特征在于,位于限位导槽(132)内的限位导杆(14)上对称设置有限位滑块,限位导槽(132)的内壁上对称设置有限位滑槽,且限位滑块滑动安装于限位滑槽内。

7.根据权利要求1所述的一种建筑施工平台,其特征在于,所述活动腔(201)的右侧内壁上还设有贯穿孔(202),且防坠卡块(13)滑动贯穿于贯穿孔(202)。
