1.一种吡啶改性石墨相氮化碳薄膜电极的制备方法，其特征在于，包括以下步骤：

第一步，向研砵内加入适量的二氰二胺和氰尿酸，研磨后将粉末均匀地平铺在瓷舟内，随后在粉末上放上一块导电玻璃，再用铝箔将瓷舟包覆，最后放入到管式炉内，惰性气体保护下在一定温度进行反应，保温一定时间后，冷却降温，清洗、干燥后，获得石墨相氮化碳薄膜电极；

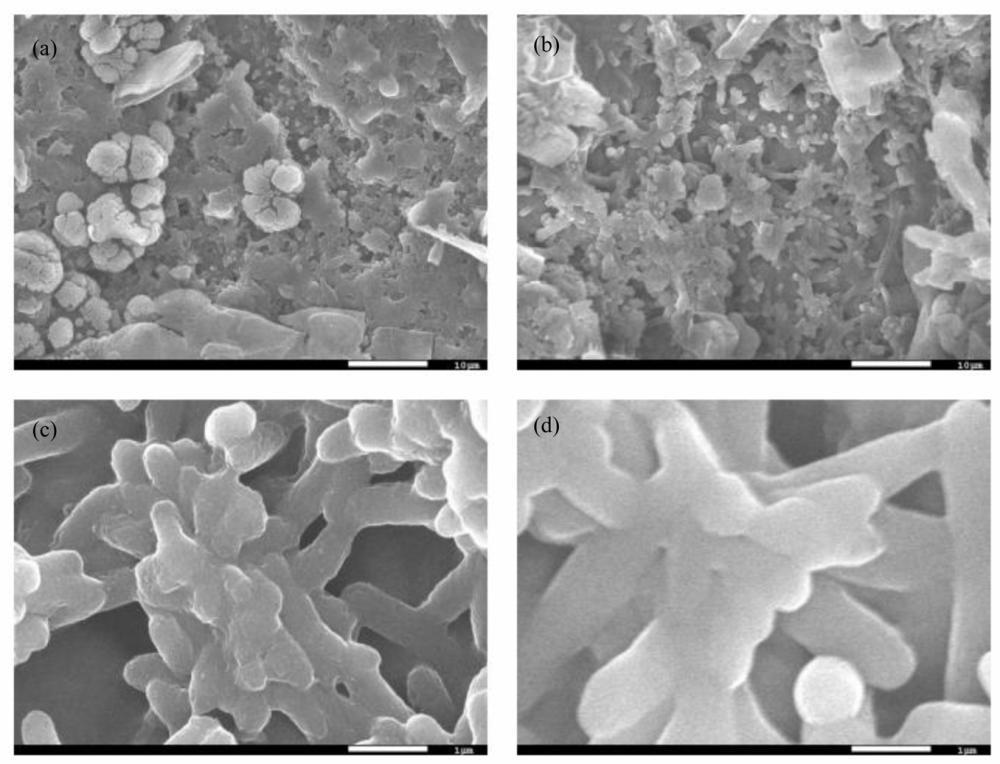

第二步，将石墨相氮化碳薄膜电极放入到反应釜中，釜中含有一定体积吡啶溶液，升温至一定温度，恒温时长4~8h，冷却至室温得到吡啶改性石墨相氮化碳；所述的吡啶溶液为吡啶类化合物的纯溶液；所述的一定量吡啶体积占反应釜体积的40~80%；所述的吡啶溶剂热反应温度范围为110~180℃。

2.根据权利要求1所述的一种吡啶改性石墨相氮化碳薄膜电极的制备方法，其特征在于：所述的二氰二胺和氰尿酸的质量比为1:0.1~10。

3.根据权利要求1所述的一种吡啶改性石墨相氮化碳薄膜电极的制备方法，其特征在于：所述的导电玻璃包括但不限于FTO和ITO。

4.根据权利要求1所述的一种吡啶改性石墨相氮化碳薄膜电极的制备方法，其特征在于：所述的惰性气体包括氮气和氩气。

5.根据权利要求1所述的一种吡啶改性石墨相氮化碳薄膜电极的制备方法，其特征在于：所述的一定温度的炉内反应温度为450~550℃。
