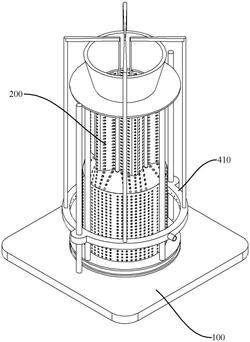

1.一种防堵塞的污泥脱水装置,包括支座,其特征在于:还包括:
脱水桶,脱水桶可转动地设置在支座上;
挤压盘,挤压盘水平设置在脱水桶内,且可上下滑动地设置;挤压盘上设有多个上下贯通的落料孔和排水孔;落料孔用于使物料通过挤压盘落入脱水桶底部;落料孔内设有单向阻挡件,使得挤压盘在向下挤压物料时,落料孔处于闭合状态;挤压盘的周壁上设有凸块;
升降架,升降架包括上升架和下降架;上升架呈螺旋状,上升架的内壁设有随旋向延伸的滑槽;上升架可上下滑动地插装设置在脱水桶内,和脱水桶同步转动;挤压盘的凸块可滑动地插装在上升架的滑槽内,以在上升架转动时,凸块沿上升架的滑槽上升;下降架呈螺旋状,且和上升架的旋向相反,下降架的内壁设有随旋向延伸的滑槽;上升架和下降架上端和下端相互连通,且两者的滑槽交叉部分相互连通;挤压盘的凸块可滑动地插装在下降架的滑槽内;上升架和下降架的螺距从上至下依次减小;
喷淋架,喷淋架包括喷淋环和连接架;喷淋环可上下滑动地套装在脱水桶上,用于清理脱水桶的周壁;喷淋环初始状态位于挤压盘水平方向的下方;连接架用于使喷淋环和挤压盘固接;
脱水桶的周壁为柔性结构;支座上设置有支撑架,支撑架用于对脱水桶支撑;脱水桶外周向均布多个上伸缩杆;上伸缩杆竖直设置在脱水桶的上半部,上端与支撑架固接,上伸缩杆与脱水桶的外壁相接触,多个上伸缩杆构成的圆周的半径小于脱水桶的半径;
脱水桶内周向均布有多个下伸缩杆,下伸缩杆竖直设置在脱水桶下半部,且与脱水桶的内壁相接触;下伸缩杆的上端与升降架固接;
升降架还包括上固定环和下固定环;上固定环水平设置,且与上升架和下降架的上端固接;下伸缩杆的上端与上固定环固接;下固定环与上升架和下降架的下端固接。
2.根据权利要求1所述的一种防堵塞的污泥脱水装置,其特征在于:
支撑架包括多个支撑柱、转动盘和支撑环;转动盘可转动地设置在支座上;脱水桶固装在转动盘上,且与转动盘同轴设置;多个支撑柱沿脱水桶周向均布;支撑柱竖直设置,下端与转动盘固接;支撑环固定套设在脱水桶的开口处;支撑柱的上端与支撑环固接;上伸缩杆的上端与支撑环固接。
3.根据权利要求1所述的一种防堵塞的污泥脱水装置,其特征在于:
支座包括安装座和限位柱;脱水桶设置在安装座上;限位柱竖直设置,且与安装座固接;限位柱上设置有可上下滑动地滑动环;滑动环与喷淋环的外周壁固接。
4.根据权利要求1所述的一种防堵塞的污泥脱水装置,其特征在于:
连接架包括多个连接杆;连接杆包括内杆、外杆和横杆;内杆和外杆均竖直设置;内杆设置在脱水桶内,下端与挤压盘固接,上端伸出脱水桶;外杆设置在脱水桶外,下端与喷淋环固接;横杆的两端分别固接内杆和外杆的上端。
5.根据权利要求1所述的一种防堵塞的污泥脱水装置,其特征在于:
凸块的数量为两个,两个凸块对称设置在挤压盘的周壁上;凸块呈长杆状,凸块以挤压盘径向方向为轴心转动的设置,且凸块的长度大于上升架和下降架交叉部分槽体的最大宽度。
6.根据权利要求3所述的一种防堵塞的污泥脱水装置,其特征在于:
支座还包括主轴;主轴竖直设置在脱水桶的轴心处;下端与安装座固接;挤压盘可上下滑动地安装在主轴上。
