专利号: 2022112666766
申请人: 南通亿硕新材料科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

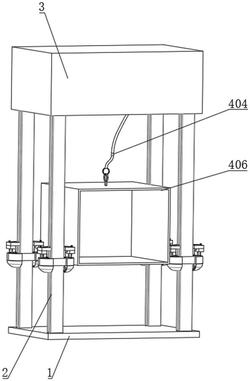

1.楼宇智能升降系统,包括底板(1),其特征在于:所述底板(1)顶部左侧前端固定连接有支撑槽(2),所述支撑槽(2)顶部固定连接有驱动箱(3),所述驱动箱(3)内设置有升降机构(4),所述支撑槽(2)上设置有导向机构(5)、清洁机构(6)、养护机构(7)和防护机构(8);

所述升降机构(4)包括电机(401)、绞盘(402)、钢索(403)、连接环(404)、提升件(405)和升降厢(406),所述电机(401)固定连接于驱动箱(3)内底部左侧,所述电机(401)有输出轴,所述绞盘(402)固定连接于电机(401)输出轴,所述钢索(403)设置于绞盘(402)外壁,所述连接环(404)固定连接于钢索(403)远离绞盘(402)一端,所述提升件(405)活动连接于连接环(404)底部,所述升降厢(406)固定连接于提升件(405)底部;

所述清洁机构(6)包括磁块一(601)、弧形底壳(602)、气囊一(603)、固定块一(604)、弹簧一(605)、固定块二(606)和磁块二(607),所述磁块一(601)固定连接于导向轮(503)内部,所述弧形底壳(602)固定连接于滑块(502)底部,所述气囊一(603)固定连接于弧形底壳(602)内底部,所述固定块一(604)设置于气囊一(603)内底部,所述弹簧一(605)固定连接于固定块一(604)顶部,所述固定块二(606)固定连接于弹簧一(605)顶端,所述磁块二(607)设置于固定块二(606)顶部;

所述养护机构(7)包括导热铜环(701)、导热铜架(702)、散热伞架(703)、支撑柱(704)、储液箱(705)、工作箱(706)、通气管(707)、压力阀(708)、固定板一(709)、弹簧二(710)、活塞盘(711)和储液管(712),所述滑块(502)内右侧固定连接有固定杆,固定杆中部转动连接导向轮(503),所述导热铜环(701)固定连接于固定杆靠近两端,所述导热铜架(702)固定连接于导热铜环(701)顶部,所述散热伞架(703)固定连接于导热铜架(702)远离导热铜环(701)一端,所述支撑柱(704)固定连接于滑块(502)顶部,所述储液箱(705)固定连接于支撑柱(704)顶端,所述工作箱(706)固定连接于储液箱(705)顶部,所述通气管(707)固定连接于储液箱(705)内顶部左侧,所述储液管(712)固定连接于通气管(707)右端,所述压力阀(708)设置于储液管(712)内右端,所述固定板一(709)固定连接于通气管(707)内底部中间,所述弹簧二(710)固定连接于固定板一(709)右侧顶部,所述活塞盘(711)固定连接于弹簧二(710)右端。

2.根据权利要求1所述的楼宇智能升降系统,其特征在于:所述导向机构(5)包括摩擦凸片(501)、滑块(502)和导向轮(503),所述摩擦凸片(501)固定连接于支撑槽(2)内左右两侧,所述滑块(502)固定连接于升降厢(406)左侧底部前端,所述导向轮(503)转动连接于滑块(502)内右侧。

3.根据权利要求2所述的楼宇智能升降系统,其特征在于:所述防护机构(8)包括气囊二(801)、固定架(802)、弹簧四(803)、移动块(804)、连接架(805)和防护盖(806),所述气囊二(801)固定连接于支撑柱(704)顶部左侧,所述固定架(802)固定连接于工作箱(706)顶部左侧,所述弹簧四(803)固定连接于固定架(802)内顶部,所述移动块(804)固定连接于弹簧四(803)底端,所述连接架(805)固定连接于移动块(804)右侧,所述防护盖(806)固定连接于连接架(805)底部右侧。

4.根据权利要求3所述的楼宇智能升降系统,其特征在于:所述磁块一(601)外壁一侧和磁块二(607)顶部磁极相反,所述磁块二(607)顶部贯穿气囊一(603)顶部并延伸至气囊一(603)上方,所述气囊一(603)内底部固定连接有内囊,所述固定块一(604)、弹簧一(605)和固定块二(606)均设置于内囊内部,内囊顶部中间固定连接磁块二(607)底部。

5.根据权利要求4所述的楼宇智能升降系统,其特征在于:所述导向轮(503)滑动连接摩擦凸片(501),所述滑块(502)通过导向轮(503)滑动连接支撑槽(2)。

6.根据权利要求3所述的楼宇智能升降系统,其特征在于:所述通气管(707)底部贯穿储液箱(705)顶部并延伸至储液箱(705)内,所述储液箱(705)底端直径小于顶部直径,所述通气管(707)与气囊二(801)内底部相连通,所述移动块(804)底端贯穿工作箱(706)顶部左侧并延伸至工作箱(706)内,且所述移动块(804)中部滑动连接工作箱(706)顶部左侧内壁。

7.根据权利要求2所述的楼宇智能升降系统,其特征在于:所述活塞盘(711)左侧顶部固定连接有弹簧三,弹簧三左端固定连接有固定板二,固定板二顶部固定连接工作箱(706)顶部内壁。
