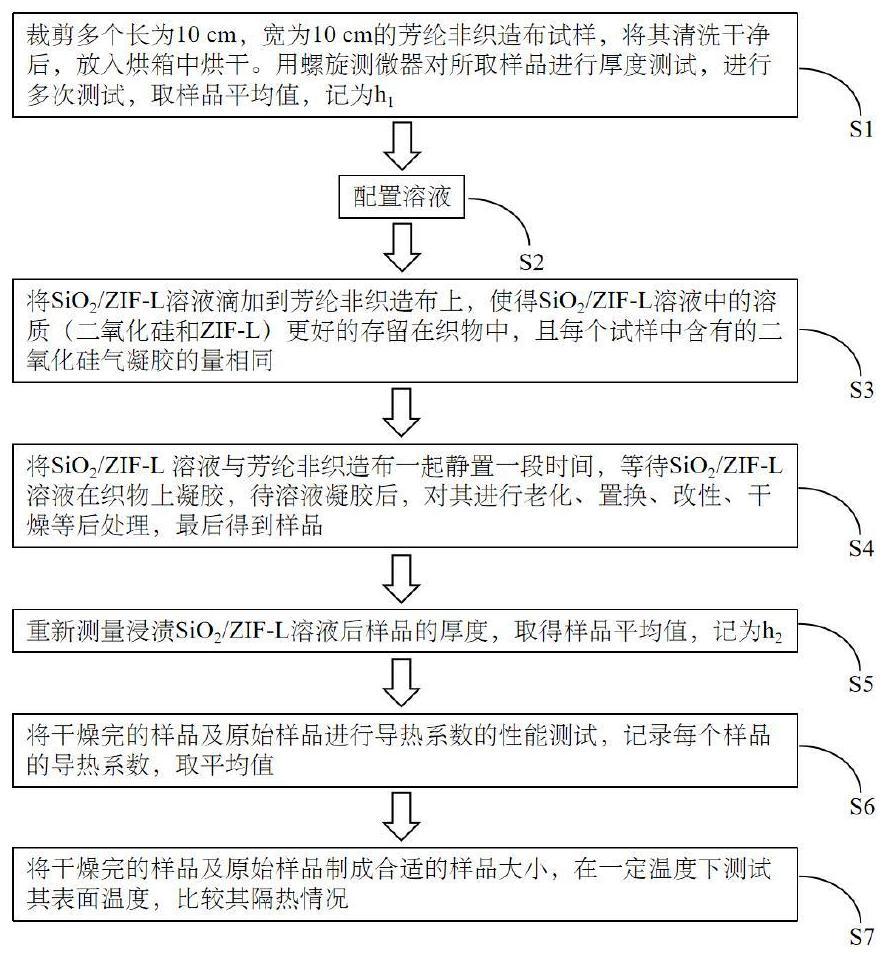

1.一种二氧化硅/沸石咪唑酯骨架化合物/芳纶复合非织造材料的制备方法，其特征在于，包括如下步骤：配置二氧化硅/沸石咪唑酯骨架化合物溶液，将所述二氧化硅/沸石咪唑酯骨架化合物溶液附着于芳纶非织造布上，再依次经凝胶、老化、置换改性、干燥处理后得到二氧化硅/沸石咪唑酯骨架化合物/芳纶复合非织造材料；

所述二氧化硅/沸石咪唑酯骨架化合物溶液为将沸石咪唑酯骨架化合物粉末均匀分散在二氧化硅气凝胶水溶液中制备得到；

所述二氧化硅/沸石咪唑酯骨架化合物溶液中沸石咪唑酯骨架化合物的质量占比为0.11~0.13%；所述沸石咪唑酯骨架化合物为二维结构；

所述附着为将二氧化硅/沸石咪唑酯骨架化合物溶液滴加到芳纶非织造布上，滴加完之后保持浸润状态0.5-2h；

所述沸石咪唑酯骨架化合物为ZIF-L。

2.根据权利要求1所述的制备方法，其特征在于，所述二氧化硅气凝胶水溶液通过如下方法制备得到：将正硅酸乙酯、乙醇、水按比例混合，然后加入盐酸调节PH值至酸性，经加热并搅拌后，加入氨水至溶液呈碱性，最后得到所述二氧化硅气凝胶水溶液。

3.根据权利要求2所述的制备方法，其特征在于，所述溶液中正硅酸乙酯、乙醇、水之间的摩尔比为：1：（1-10）：1。

4. 根据权利要求1所述的制备方法，其特征在于，所述凝胶的时间为24-72 h；所述老化的时间为24-48 h；所述置换改性的时间为12-48 h；所述干燥的温度为30-80 ℃，干燥的时间为5-15 h。

5. 根据权利要求1所述的制备方法，其特征在于，所述芳纶非织造布在附着二氧化硅/沸石咪唑酯骨架化合物溶液前需要进行清洗和干燥，干燥的温度为40-70 ℃。

6.一种采用如权利要求1-5任意一项所述的制备方法制备得到的二氧化硅/沸石咪唑酯骨架化合物/芳纶复合非织造材料。

7.一种如权利要求6所述的二氧化硅/沸石咪唑酯骨架化合物/芳纶复合非织造材料在隔热材料中的应用。
