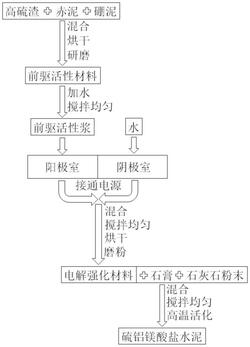

1.一种制备硫铝镁酸盐水泥的方法，其特征在于，包括以下步骤：

1）将干燥的高硫渣粉末、赤泥粉末、硼泥粉末混合，得到前驱活性材料；高硫渣粉末、赤泥粉末、硼泥粉末质量比为15 45:30 90:100；

~ ~

2）将水和前驱活性材料混合，搅拌，得到前驱活性浆；

3）将前驱活性浆导入电解槽阳极室，电解槽阴极室加水，接通电源2 12h，混合电解槽~阳极室和阴极室内的材料，搅拌均匀，烘干，磨粉，得到电解强化材料；

4）将石灰石粉末、石膏和电解强化材料混合，搅拌，活化，得到硫铝镁酸盐水泥；所述石灰石粉末、石膏和电解强化材料的质量比为50 90:20 40:100；所述活化温度为950 1250~ ~ ~℃，所述活化时间为1 3h。

~

2.根据权利要求1所述的方法，其特征在于，步骤2）中水和前驱活性材料的体积和质量比为0.5 1.5:1mL/g。

~

3.根据权利要求1所述的方法，其特征在于，步骤3）中前驱活性浆和水的体积比为0.25

4.75:1。

~

4.根据权利要求1所述的方法，其特征在于，步骤3）中电压为20 100V。

~

5.根据权利要求1所述的方法，其特征在于，步骤3）中直流电流为200 2000A。

~

6.由权利要求1 5任一项所述的方法制备的硫铝镁酸盐水泥。

~
