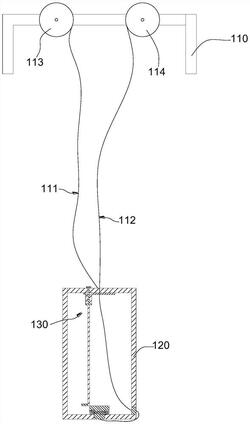

1.一种地下水采样器，其特征在于，包括：

底座；

第一绕线架，所述第一绕线架安装于所述底座，且所述第一绕线架上绕设有第一连接绳；

第二绕线架，所述第二绕线架安装于所述底座，且所述第二绕线架上绕设有第二连接绳；

采水器，所述采水器包括顶壁、底壁和周壁，所述周壁安装于所述底壁和所述底壁之间，所述顶壁、所述底壁和所述周壁围成采水腔，所述周壁上设置有出水口，所述底壁上设置有第一开口，所述第一连接绳与所述顶壁固定连接，所述第二连接绳与所述顶壁滑动连接，且所述第二连接绳背离所述第二绕线架的一端穿过所述顶壁；以及封堵组件，所述封堵组件包括堵块和挡水板，所述第二连接绳背离所述第二绕线架的一端连接，且所述堵块位于所述周壁外，移动所述堵块以使所述出水口打开或者关闭；所述挡水板位于所述采水腔内，且所述挡水板与所述底壁滑动连接，滑动所述挡水板以使所述第一开口打开或者关闭。

2.根据权利要求1所述的地下水采样器，其特征在于，所述封堵组件还包括：

弹性件，所述弹性件的两端分别与所述挡水板和所述底壁连接，所述弹性件令所述挡水板具有远离所述底壁的趋势；以及第三连接绳，所述第三连接绳的一端与所述堵块背离所述第二连接绳的一端连接，所述第三连接绳的另一端与所述挡水板朝向所述第一开口的一端连接，且当所述堵块将所述出水口封闭时，所述挡水板将所述第一开口封闭。

3.根据权利要求2所述的地下水采样器，其特征在于，所述封堵组件还包括：

平衡板，所述平衡板与所述第二连接绳连接，且所述平衡板位于所述采水腔内，所述平衡板位于所述顶壁和所述堵块之间，当所述平衡板抵接于所述顶壁时，所述堵块将所述出水口封闭。

4.根据权利要求3所述的地下水采样器，其特征在于，所述平衡板上设置有通孔；所述封堵组件还包括控制结构，所述控制结构与所述顶壁转动连接，且所述控制结构穿过所述通孔，转动所述控制结构以使所述平衡板被固定于所述顶壁或者松开对所述平衡板的固定。

5.根据权利要求4所述的地下水采样器，其特征在于，所述控制结构包括：

第一连接杆，所述第一连接杆与所述顶壁转动连接，且所述第一连接杆穿过所述通孔；

控制杆，所述控制杆与所述第一连接杆伸出所述采水腔的一端连接；

限位板，所述限位板设置于所述第一连接杆背离所述控制杆的一端；以及限制板，所述限制板安装于所述限位板和所述控制杆之间，所述限制板位于所述采水腔内，且所述限制板与所述顶壁间隔设置，所述通孔的形状与所述限制板的形状相适应，转动所述限制板以使所述平衡板被限制于所述限制板与所述顶壁之间，或者令所述平衡板能够沿所述限制板滑动。

6.根据权利要求5所述的地下水采样器，其特征在于，所述控制结构还包括：

第二连接杆，所述第二连接杆与所述限位板背离所述第一连接杆的一端连接，且所述第二连接杆与所述第一连接杆同轴设置，所述第二连接杆与所述挡水板沿所述采水器的高度方向错开设置；以及档杆，所述档杆与所述第二连接杆连接，且所述档杆在所述采水器的高度方向上的投影位于所述限制板在所述采水器的高度方向上的投影内，转动所述第一连接杆以使所述档杆和所述挡水板在所述采水器的高度方向上的投影相交或者错开，当所述挡水板卡入所述第一开口时，所述档杆能够与所述挡水板形成抵接。

7.根据权利要求6所述的地下水采样器，其特征在于，所述第二连接杆与所述挡水板相切。

8.根据权利要求5所述的地下水采样器，其特征在于，所述控制结构还包括：

第二连接杆，所述第二连接杆与所述限位板背离所述第一连接杆的一端连接，所述第二连接杆与所述限位板偏心设置，且所述第二连接杆在所述采水器的高度方向上的投影位于所述限制板在所述采水器的高度方向上的投影内，转动所述第一连接杆以使所述第二连接杆和所述挡水板在所述采水器的高度方向上的投影相交或者错开，当所述挡水板卡入所述第一开口时，所述第二连接杆能够与所述挡水板形成抵接。

9.根据权利要求1所述的地下水采样器，其特征在于，所述出水口的横截面呈圆形，所述堵块的横截面沿朝向所述第二连接绳的方向逐渐减小，且所述堵块的最小直径小于所述出水口的直径，所述堵块的最大直径大于所述出水口的直径。

10.根据权利要求1至9任一项所述的地下水采样器，其特征在于，所述顶壁上设置有第二开口和用于控制所述第二开口的开闭的翻盖，所述翻盖与所述顶壁转动连接，所述翻盖的转动轴线与所述顶壁平行设置。
