1.一种C/C复合材料抗氧化涂层的制备方法，其特征在于：包括以下步骤：

1）SiC内涂层通过两步包埋法制备：将C/C试样埋于粉料中两次，每次均在2000 2400℃~高温的Ar气氛保护下保温2 8h，经两次包埋后，将试样取出，经打磨、洗涤、干燥后得到C/C‑~SiC试样；其中，一次包埋的粉料由硅粉、碳粉、氧化铝粉混合得到，二次包埋的粉料由硅粉、碳粉、氧化硼粉混合得到；

2）取SiB6和Al2O3粉体混合球磨后过筛得到混合粉体，其中Al2O3粉体的质量分数为5‑

40wt%；

3）按照体积比1：（2 6）取硅溶胶和水；之后加入步骤2）得到的混合粉体，配制成0.1~ ~

0.3g/mL的悬浊液；将悬浊液超声分散后，搅拌12 24h得到料浆悬浊液；

~

4）将C/C‑SiC试样在150‑300℃下加热5 20min后，取出直接放入料浆悬浊液中进行热~浸渍，待试样在料浆中冷却后取出，再放入无水乙醇中超声清洗2 5min，清洗完毕后，取出~试样再进行加热；重复上述的浸渍和超声清洗过程，将清洗后的试样干燥后得到C/C‑SiC‑SiB6/Al2O3试样，C/C‑SiC‑SiB6/Al2O3试样表面形成C/C复合材料抗氧化涂层。

2.如权利要求1所述的一种C/C复合材料抗氧化涂层的制备方法，其特征在于，所述步骤1）中一次包埋的粉料中，硅粉、碳粉、氧化铝粉的质量百分数分别为60 80%、15 20%、5~ ~ ~

20%。

3.如权利要求1所述的一种C/C复合材料抗氧化涂层的制备方法，其特征在于，所述步骤1）中二次包埋的粉料中，硅粉、碳粉、氧化硼粉的质量百分数分别比为60 80%、15 20%、5~ ~ ~

20%。

4.如权利要求1所述的一种C/C复合材料抗氧化涂层的制备方法，其特征在于，所述步骤2）中球磨时间为6 12h。

~

5.如权利要求1所述的一种C/C复合材料抗氧化涂层的制备方法，其特征在于，所述步骤2）中筛网为180目筛网。

6.如权利要求1所述的一种C/C复合材料抗氧化涂层的制备方法，其特征在于，所述步骤3）中超声分散时间为20 60min。

~

7.如权利要求1所述的一种C/C复合材料抗氧化涂层的制备方法，其特征在于，所述步骤4）中干燥时间为60 180min。

~

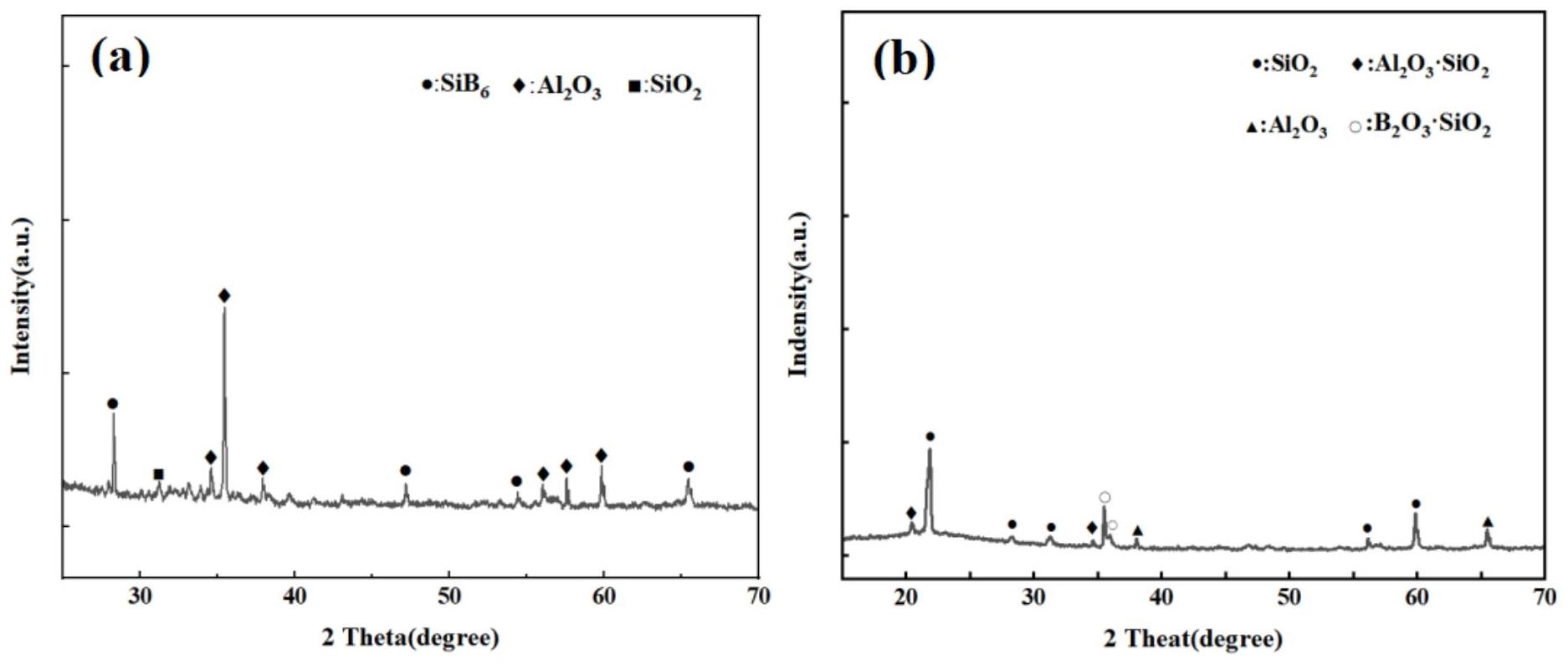

8.一种C/C复合材料抗氧化涂层，其特征在于，采用如权利要求1‑7中任一项所述的一种C/C复合材料抗氧化涂层的制备方法制得。
