专利号: 2022114121082
申请人: 天津凯瑞琳阀门有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-11-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

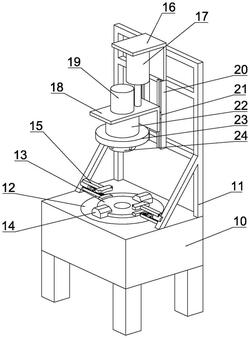

1.一种阀芯加工机床,包括工作台(10),其特征在于,所述工作台(10)的内部上侧固设有固定块(12),所述固定块(12)的中间滑动设有放置块(13),所述放置块(13)的相对两侧滑动设有两个第一夹块(14),所述放置块(13)的另一相对两侧设有两个夹持组件(15),所述工作台(10)的上方设有活动板(18),所述活动板(18)的上端设有电机(19),所述电机(19)的输出端延伸至活动板(18)下方连接设有转动块(22),所述转动块(22)的下方设有转盘(24),所述转盘(24)的内部圆周方向滑动设有四个滑动块(56),每个所述滑动块(56)内滑动设有车削刀(61);每个所述车削刀(61)的厚度沿着圆周方向不断增加,所述转动块(22)的内部间隔设有两个隔板(39),所述转动块(22)的内部位于两个隔板(39)的外侧均设有溶液腔(40),每个所述溶液腔(40)的下侧设有第一电动伸缩块(41),所述第一电动伸缩块(41)的伸出端设有活塞板(42),每个所述活塞板(42)在溶液腔(40)内滑动,所述转动块(22)的中间滑动设有电磁移动块(43),所述电磁移动块(43)位于两个隔板(39)的中间,所述电磁移动块(43)的上方与转动块(22)之间设有压腔(47),所述压腔(47)与溶液腔(40)之间连接设有通孔(46),所述通孔(46)位于隔板(39)内一端与压腔(47)连接且通孔(46)另一端与溶液腔(40)连接;所述电磁移动块(43)与隔板(39)之间连接设有弹簧(45),所述电磁移动块(43)的上端周向外侧套设有环形滑块(49),所述环形滑块(49)的两侧滑动设有两个磁性卡块(50),所述环形滑块(49)在两个隔板(39)的内侧滑动,每个所述隔板(39)的内侧竖直方向间隔设有多个卡槽(51),每个所述磁性卡块(50)与环形滑块(49)之间连接设有第一弹性件(62);所述电磁移动块(43)的内部设有下料通道(48),所述下料通道(48)的上端与压腔(47)之间连接设有压力阀(44),所述电磁移动块(43)的下端与转盘(24)上侧固定,所述转盘(24)的内部转动设有转动筒(52),所述下料通道(48)的下端与转动筒(52)的内部连接,所述转动筒(52)的中间固设有转动轴(53),所述转动轴(53)在转盘(24)内转动,所述转动轴(53)的下端与转盘(24)之间转动连接设有轴承(55),所述轴承(55)套在转动轴(53)下端的周向外侧,所述转动轴(53)的上部周向外侧套设有螺旋板(54),所述螺旋板(54)位于转动筒(52)的内部,每个所述滑动块(56)与转动筒(52)之间连接设有连接孔(58),所述转动筒(52)的一侧设有连接阀(59),所述连接孔(58)与连接阀(59)连接,每个所述滑动块(56)的内侧设有第一液压伸缩块(57),所述第一液压伸缩块(57)的伸出端与车削刀(61)固定连接,所述第一液压伸缩块(57)的内部与连接孔(58)连接,每个所述滑动块(56)的外侧位于车削刀(61)的两侧转动设有两个转动球(60)。

2.根据权利要求1所述的一种阀芯加工机床,其特征在于:所述工作台(10)的上端固设有框架(11),所述框架(11)的上部固设有固定板(16),所述固定板(16)的下侧固设有直线驱动机构(17),所述直线驱动机构(17)的伸出端与活动板(18)固定连接,所述框架(11)中部两侧固设有两个滑轨(20),所述活动板(18)的后端两侧固设有两个导向块(21),每个所述导向块(21)在滑轨(20)内滑动,所述转动块(22)的下端周向外侧套设有环形件(23)。

3.根据权利要求1所述的一种阀芯加工机床,其特征在于:所述放置块(13)的下侧固设有环形块(26),所述环形块(26)与固定块(12)之间设有环形腔(27),所述环形腔(27)与环形块(26)之间连接设有第二弹性件(31),每个所述第一夹块(14)的下端固设有滑块(29),所述固定块(12)上设有多个滑槽(30),所述滑块(29)在滑槽(30)内滑动,每个所述滑块(29)的外侧设有第二液压伸缩块(28),每个所述第二液压伸缩块(28)的内部与环形腔(27)之间连接设有连接通道(32),所述放置块(13)与固定块(12)中间均设有通孔(25),所述放置块(13)与第一夹块(14)斜面接触配合。

4.根据权利要求1所述的一种阀芯加工机床,其特征在于:所述夹持组件(15)包括第二电动伸缩块(33),所述第二电动伸缩块(33)的伸出端固设有U形板(35),所述U形板(35)的内侧转动设有齿轮(36),所述第二电动伸缩块(33)的上下侧设有两个导向板(34),两个所述导向板(34)固定在框架(11)上,每个所述导向板(34)的内侧滑动设有齿条(37),每个所述齿条(37)与齿轮(36)啮合,每个所述齿条(37)的偏离第二电动伸缩块(33)一侧固设有第二夹块(38)。
