专利号: 2022114460664
申请人: 济南砂敦敦包装有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

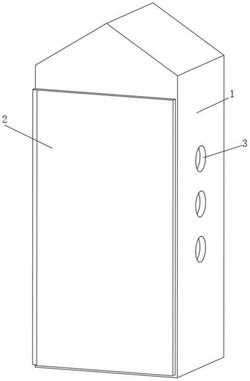

1.一种抗冻防腐蚀的水表箱,包括水表箱(1),其特征在于:所述水表箱(1)的前侧铰接有柜门(2),所述水表箱(1)的侧壁开设有水管孔(3),所述水表箱(1)的左侧与右侧均设置有水管孔(3),所述水管孔(3)将水表箱(1)的内部与外侧连通设置,所述水表箱(1)的内壁后侧固定连接有水表(4),所述水表箱(1)的内壁后侧位于水表(4)的上侧处固定连接有电热板(5),所述水表(4)的输入侧连通设置有水表连接管(6),所述水表连接管(6)的外壁与水表(4)的外壁固定连接,所述水表连接管(6)的中部连通设置有泄压连接管(7),所述泄压连接管(7)的内壁固定连接有弹板(9),所述弹板(9)的下端固定连接有滑动块(10),所述滑动块(10)的外壁与泄压连接管(7)的内壁接触,所述泄压连接管(7)的外壁与水表连接管(6)的内壁固定连接,所述泄压连接管(7)的上端设置有防冰机构(8);

所述防冰机构(8)包括固定箱(801),所述固定箱(801)的后侧开设有泄压小孔,所述固定箱(801)的外壁后侧固定连接在水表箱(1)的内壁后侧,所述固定箱(801)的内壁下侧固定连接有连接套(802),所述连接套(802)的下侧与泄压连接管(7)的上端连通设置,所述连接套(802)的上侧与固定箱(801)的内壁下侧连通设置,所述固定箱(801)的内壁中部固定连接有隔板(803),所述隔板(803)将固定箱(801)分隔为上下两个部分,所述隔板(803)的中部设置有固定孔,所述固定孔的内壁固定连接有固定筒(804),所述固定筒(804)的上侧开设有连接孔,所述连接孔的内壁设置有震动机构(805),所述固定箱(801)的内壁上侧设置有加热机构(806);

所述固定筒(804)的内侧壁上设置有两个连接孔,两个所述连接孔内部均设置有震动机构(805),且所述连接孔将固定筒(804)的内部与固定筒(804)的外侧连通设置,所述连接孔靠近固定筒(804)内部的一端低于连接孔位于固定筒(804)外侧的一端。

2.根据权利要求1所述的一种抗冻防腐蚀的水表箱,其特征在于:所述震动机构(805)包括螺纹筒(501),所述螺纹筒(501)的外壁与连接孔的内壁固定连接,所述螺纹筒(501)的内壁螺纹连接有螺纹块(502),所述螺纹块(502)的外壁位于固定筒(804)外侧的一侧固定连接有连接杆(503),所述连接杆(503)为具有弹性的金属材质制成,所述连接杆(503)的另一端固定连接有固定球(504)。

3.根据权利要求2所述的一种抗冻防腐蚀的水表箱,其特征在于:所述固定球(504)的内部为中空设置,所述固定球(504)的内壁固定连接有若干个弹性球(505),所述弹性球(505)呈环形设置在固定球(504)的内部,若干个所述弹性球(505)的中部放置有配重球(506)。

4.根据权利要求3所述的一种抗冻防腐蚀的水表箱,其特征在于:所述螺纹筒(501)的上侧开设有圆孔,所述固定球(504)的一侧贯穿圆孔并延伸至固定箱(801)的外侧,搜书固定球(504)位于固定箱(801)外侧的体积大于固定球(504)位于固定箱(801)内部的体积,且所述固定球(504)的外壁与圆孔的内壁接触。

5.根据权利要求4所述的一种抗冻防腐蚀的水表箱,其特征在于:所述加热机构(806)包括固定板(601),所述固定板(601)的后侧与固定箱(801)的内壁后侧固定连接,所述固定板(601)的前侧通过轴承转动有转动杆(604),所述转动杆(604)的内壁螺纹连接有螺纹杆(603),所述螺纹杆(603)的下侧固定连接有滑筒(602),所述固定筒(804)的上侧开设有滑动孔,所述滑筒(602)的外壁与滑动孔的内壁滑动连接,所述滑筒(602)无法相对滑动孔发生旋转,所述转动杆(604)的上端固定连接有连接块(605),所述连接块(605)的内壁固定连接有线圈(606),所述线圈(606)的下端接触有传导块(607),所述传导块(607)的下侧固定连接在固定板(601)的外壁上侧,所述传导块(607)的外壁固定连接有导线(608),所述导线(608)的上侧延伸至固定箱(801)的外部与水表箱(1)的内壁上侧固定连接,所述加热机构(806)还包括磁铁(609),所述磁铁(609)的上端与固定箱(801)的内壁上侧固定连接。

6.根据权利要求5所述的一种抗冻防腐蚀的水表箱,其特征在于:所述磁铁(609)的数量为若干个,若干个所述磁铁(609)呈环形均匀设置在线圈(606)的一周,相邻的两个所述磁铁(609)靠近线圈(606)的一面为相反磁极。

7.根据权利要求6所述的一种抗冻防腐蚀的水表箱,其特征在于:所述转动杆(604)的外壁分别设置有两个连接块(605),两个所述连接块(605)分别与线圈(606)的两端固定连接,线圈(606)的两端分别设置有两个传导块(607),两个传导块(607)分别与导线(608)的两端固定连接。
