专利号: 2022114725472
申请人: 贵州雅图燊印刷包装科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

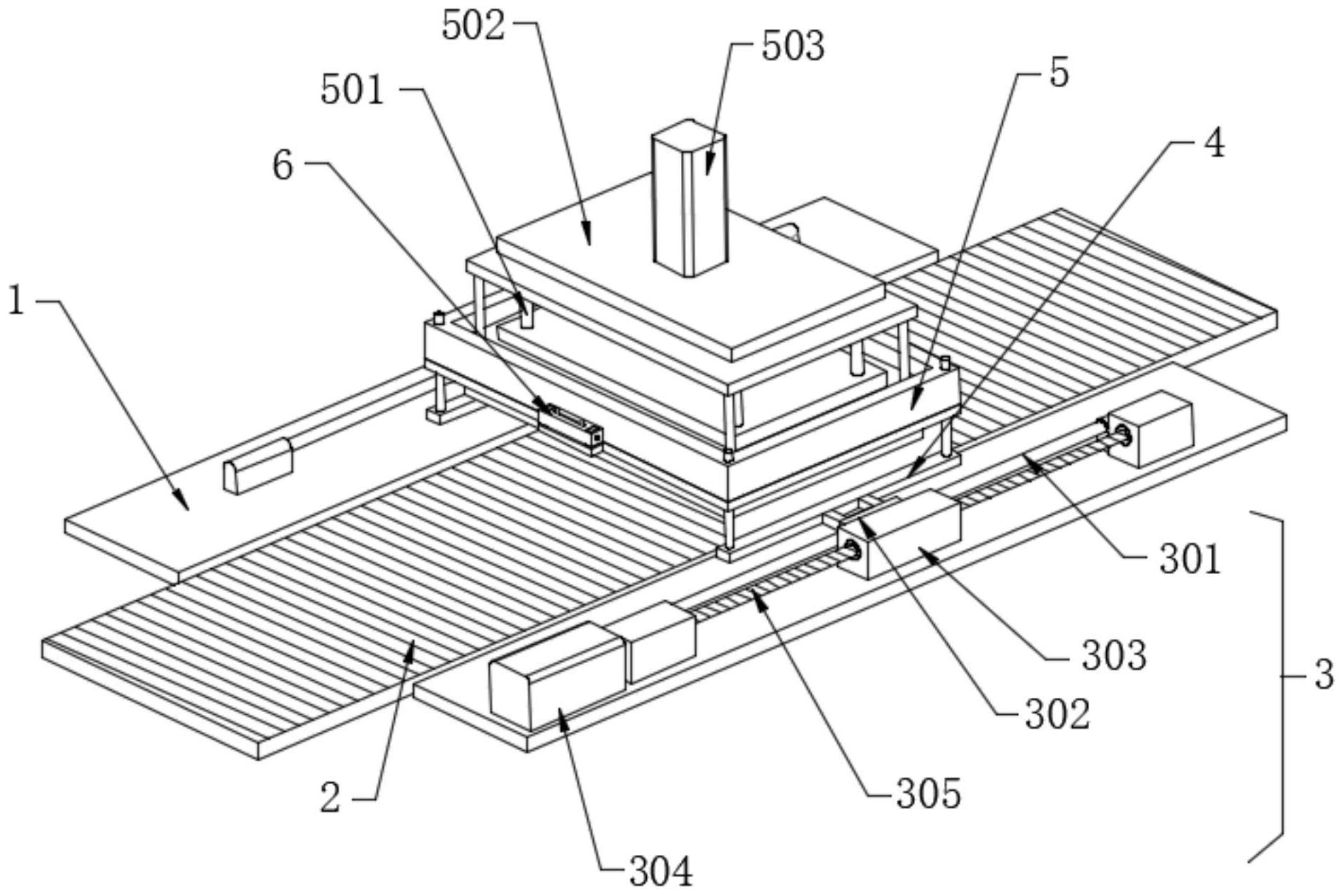

1.一种拉伸膜包装机,包括机器设备台(1)和传送带(2),所述传送带(2)设置在机器设备台(1)上,其特征在于:所述机器设备台(1)的顶部设有传动机构(3),所述传动机构(3)包括导轨(301)、滑座(302)、螺母座(303)、电机本体(304)和丝杆(305);

所述传动机构(3)上设有定位架(4),所述定位架(4)的顶部安装有热压成型基座(5);

所述热压成型基座(5)和定位架(4)之间设有安装固定机构(6),所述安装固定机构(6)包括锁紧座(601)、承载板(602)和锁定柱(603);

所述热压成型基座(5)上设有拉伸膜包装组件,所述拉伸膜包装组件包括立柱(501)、支撑台(502)、电动推杆(503)、输出轴(504)、支撑限位板(505)、支撑限位滑轴(506)、热压封罩(507)和电热封框(508);

所述立柱(501)固定连接在热压成型基座(5)的顶部,所述支撑台(502)固定连接在立柱(501)的顶部,所述电动推杆(503)设置在支撑台(502)顶部;

所述输出轴(504)设置在电动推杆(503)输出端,所述支撑限位板(505)固定连接在输出轴(504)上;

所述支撑限位板(505)滑动连接在立柱(501)上,所述支撑限位滑轴(506)固定连接在支撑限位板(505)上,所述热压封罩(507)固定连接在支撑限位滑轴(506)上,所述电热封框(508)设置在热压封罩(507)底部;

所述锁紧座(601)固定连接在热压成型基座(5)的侧壁上,所述承载板(602)固定连接在定位架(4)的侧壁上,所述锁定柱(603)固定连接在承载板(602)上,所述锁定柱(603)活动卡接在热压成型基座(5)的内部,所述定位架(4)的顶部设有定位卡接柱(401),所述定位卡接柱(401)活动卡接在热压成型基座(5)内;

所述锁紧座(601)的内部设有弹簧(6011),所述弹簧(6011)的两端固定连接有滑块(6012),所述滑块(6012)上固定连接有锁紧杆(6013);

所述锁定柱(603)的侧壁上开设有锁紧孔(6031),所述锁紧杆(6013)活动卡接在锁紧孔(6031)内;

所述滑块(6012)的侧壁上固定连接有滑动把手(6014),所述锁紧座(601)上开设有与滑动把手(6014)相对应的滑槽;

所述导轨(301)固定连接在机器设备台(1)上,所述滑座(302)滑动连接在导轨(301)上;

所述螺母座(303)固定连接在滑座(302)侧壁上,所述电机本体(304)固定连接在机器设备台(1)上,所述丝杆(305)固定连接在电机本体(304)输出端,所述螺母座(303)与丝杆(305)螺纹连接。
