专利号: 2022115133354
申请人: 南京阳慷电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

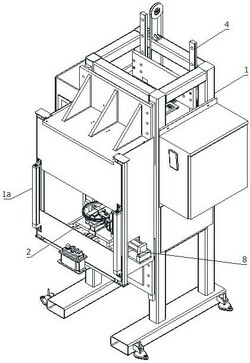

1.新能源汽车车载动力电池(9)极板正负极焊接设备,其特征在于,包括有机架(1),机架(1)上设置有用以承载动力电池(9)的底座(2);以及焊机(3)和用以驱动焊机(3)移动的移动单元(4),移动单元(4)设置于机架(1)上;以及用以固定动力电池(9)的包覆式固定机构(5);以及用以固定电池盖板(9a)的下压式固定机构(6);以及用以消除打磨动力电池(9)和电池盖板(9a)之间焊缝的焊缝消除机构(7),焊缝消除机构(7)设置于下压式固定机构(6)上;以及用以驱动包覆式固定机构(5)和下压式固定机构(6)作业的阶段式驱动机构(8);

阶段式驱动机构(8)包括有第一直线驱动器(8a),第一直线驱动器(8a)设置于机架(1)上,第一直线驱动器(8a)的输出端设置有第二直线驱动器(8b),第二直线驱动器(8b)的输出端设置有第三直线驱动器(8c),焊缝消除机构(7)设置于第三直线驱动器(8c)的固定部,包覆式固定机构(5)设置于第三直线驱动器(8c)的输出端;

焊缝消除机构(7)包括有固定环架(7a),固定环架(7a)设置于第三直线驱动器(8c)的固定部,固定环架(7a)上可转动设置有活动环架(7b),活动环架(7b)上设置有用以消除焊缝的打磨机构(7c),活动环架(7b)上还设置有用以驱动打磨机构(7c)环绕动力电池(9)移动的环绕控制组件(7d);

环绕控制组件(7d)包括有连接架(7e),连接架(7e)设置于活动环架(7b)上,连接架(7e)上滑动设置有引导环(7e1),且引导环(7e1)与连接架(7e)弹性连接;

下压式固定机构(6)包括有用以压紧电池盖板(9a)的压板(6a),压板(6a)设置于活动环架(7b)上;下压式固定机构(6)还包括有连接杆(6b),连接杆(6b)的一端与活动环架(7b)固定连接,连接杆(6b)的另一端与压板(6a)可转动连接;以及扭簧(6c),扭簧(6c)的一端与压板(6a)连接,扭簧(6c)的另一端与连接杆(6b)连接;

包覆式固定机构(5)包括有夹紧气缸(5a),夹紧气缸(5a)设置于第三直线驱动器(8c)的输出端;以及第一环绕板(5b)和第二环绕板(5c),第一环绕板(5b)和第二环绕板(5c)分别设置于夹紧气缸(5a)的两端,第一环绕板(5b)上环绕设置有连杆(5d),且连杆(5d)与第一环绕板(5b)铰接,第二环绕板(5c)上环绕设置有夹板(5e),连杆(5d)的活动端与夹板(5e)铰接。

2.根据权利要求1所述的新能源汽车车载动力电池(9)极板正负极焊接设备,其特征在于,环绕控制组件(7d)包括有齿圈(7f),齿圈(7f)设置于活动环架(7b)上;以及第一旋转驱动器(7g),第一旋转驱动器(7g)设置于固定环架(7a)上,第一旋转驱动器(7g)的输出端设置有齿轮(7g1),且齿轮(7g1)与齿圈(7f)啮合。

3.根据权利要求1所述的新能源汽车车载动力电池(9)极板正负极焊接设备,其特征在于,打磨机构(7c)包括有三角架(7c1),三角架(7c1)上可转动设置有从动轮(7c2);以及活动轮(7c3),活动轮(7c3)通过轮架(7c4)滑动设置于三角架(7c1)上,从动轮(7c2)和活动轮(7c3)之间缠绕有砂带(7c5);以及第四直线驱动器(7c6),第四直线驱动器(7c6)的输出端与轮架(7c4)连接;以及第二旋转驱动器(7c7),第二旋转驱动器(7c7)的输出端通过同步带与从动轮(7c2)连接。

4.根据权利要求1所述的新能源汽车车载动力电池(9)极板正负极焊接设备,其特征在于,底座(2)的顶部设置有用以限制动力电池(9)位置的引导槽(2a);以及承托板(2b),承托板(2b)滑动设置于底座(2)上,并且承托板(2b)处于引导槽(2a)内部,承托板(2b)上设置有挡料板(2b1);以及第五直线驱动器(2c),第五直线驱动器(2c)设置于底座(2)的底部,第五直线驱动器(2c)的输出端与承托板(2b)连接。
