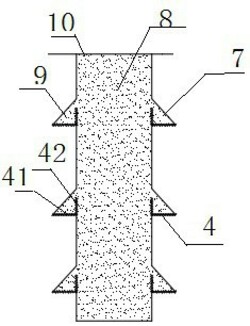

1.一种增强挤扩灌注桩强度的结构，其特征在于：所述结构包括设置在桩孔内壁上的钢筋网片；

所述的钢筋网片至少局部嵌入所述桩孔内壁。

2.根据权利要求1所述一种增强挤扩灌注桩强度的结构，其特征在于：所述的钢筋网片为“ L”，所述钢筋网片分别为水平钢筋网和垂直钢筋网，所述钢筋网片与所述的桩孔内壁之间形成间隙；

在所述间隙内浇筑混凝土。

3.一种用于浇筑权利要求1或2所述一种增强挤扩灌注桩强度结构的装置，其特征在于：所述装置包括可拆卸伸缩导管及可拆装在所述可拆卸伸缩导管的金属抓夹。

4.根据权利要求3所述的一种用于安装增强挤扩灌注桩强度结构的装置，其特征在于：所述装置还包括能驱动所述可拆卸伸缩导管旋转的旋转器。

5.一种用于浇筑权利要求1或2所述一种增强挤扩灌注桩强度结构的浇筑装置，其特征在于：所述的浇筑装置包括可装卸主导管、可拆卸伸缩导管、弯折导管；

所述的可拆卸伸缩导管与所述可装卸主导管连接，所述弯折导管与所述可拆卸伸缩导管连接。

6.根据权利要求5所述的一种用于浇筑增强挤扩灌注桩强度结构的浇筑装置，其特征在于：所述的浇筑装置包括能驱动所述可装卸主导管旋转的旋转器。

7.一种用于施工权利要求1或2所述一种增强挤扩灌注桩强度结构的方法，其特征在于：Step1：将可拆卸伸缩导管（3）安装到可装卸主导管（2）上；

 Step2：将金属抓夹（5）安装在可拆卸伸缩导管（3）顶端；

Step3：利用全自动电控装置（1）操作金属抓夹（5），使金属抓夹（5）按垂直于孔壁的方向紧紧抓住水平方向的水平钢筋网片，并且继续利用电控装置（1）控制金属抓夹（5）使水平钢筋网片水平深入到桩孔内壁；

Step4：利用全自动电控装置（1）控制金属抓夹（5）按水平于孔壁的方向紧紧抓住垂直方向的垂直钢筋网片，并且继续利用电控装置（1）控制金属抓夹（5）使垂直钢筋网片垂直深入到桩孔内壁，与所述水平钢筋网片成一个“ L”，在所述水平钢筋网片与所述垂直钢筋网片和孔壁之间形成间隙；

通过Step1～Step4,完成第一个挤扩灌注桩承力岔截面钢筋网片放置；

Step5：重复Step1～Step4，继续完成桩身内所有承力岔截面钢筋网片放置；Step6：浇筑混凝土至与第一个挤扩灌注桩承力岔（7）截面竖直钢筋网高度平齐；

Step6：将金属抓夹（5）和可拆卸金属导管（3）从可装卸主导管（2）上取下，将金属弯折导管（6）安装到可装卸主导管（2）上；

Step7：旋转器控制金属弯折导管（6）旋转，金属弯折导管（6）的出料口对准第一个的承力岔（7）所述间隙；

Step8：金属弯折导管（6）将混凝土输入所述第一个的承力岔（7）的间隙； Step9：重复Step6～Step8，继续完成桩身内混凝土骨料浇筑施工；

Step10：在放置钢筋网片以及浇筑混凝土过程中，当骨料完全留在挤扩灌注桩承力岔（7）截面内，最终完成并达到加强挤扩灌注桩抗压抗弯承载力的作用。
