专利号: 2022116117946
申请人: 溯源电气(泉州)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

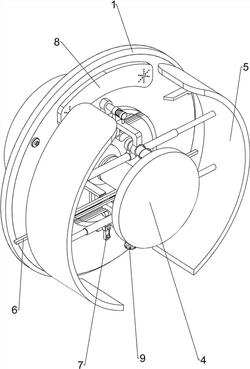

1.一种具备防撞功能的急停按钮,其特征是,包括有:

安装箱(1)和滑杆(2),安装箱(1)内部左右两侧均连接有滑杆(2);

触碰开关(3),滑杆(2)上滑动式连接有用于控制生产设备紧急停止的触碰开关(3),触碰开关(3)与生产设备通过电性连接,触碰开关(3)位于安装箱(1)内部;

按动机构(4),安装箱(1)前侧设有用于按压触碰开关(3)的按动机构(4),按压按动机构(4),按动机构(4)往后移动按压触碰开关(3),触碰开关(3)控制生产设备急停;

滑套(54),按动机构(4)上连接有滑套(54);

卡杆(55),滑套(54)上滑动式连接有卡杆(55);

第二弹簧(56),卡杆(55)前侧套有第二弹簧(56),第二弹簧(56)的两端分别与卡杆(55)前侧和滑套(54)前侧连接;

卡座(57),安装箱(1)上部前侧连接有卡座(57),卡杆(55)后侧插入卡座(57)内对按动机构(4)进行限位,保证按动机构(4)位于触碰开关(3)的正前方;

缓冲机构(5),按动机构(4)上设有用于给撞击物提供阻力的缓冲机构(5),缓冲机构(5)与安装箱(1)连接;

缓冲机构(5)包括有:

缓冲组件,按动机构(4)上设有缓冲组件;

楔形块(53),缓冲组件内上部左右两侧均连接有楔形块(53),楔形块(53)移动后与卡杆(55)接触,用于带动卡杆(55)往前移动,缓冲组件对撞击物进行阻挡并缓冲,对触碰开关(3)进行保护,撞击物挤压缓冲组件,缓冲组件给撞击物提供阻力保护触碰开关(3),提示人工及时控制撞击物转向,轻微撞击时按动机构(4)的位置不改变,保证能够准确按动触碰开关(3),撞击物持续挤压缓冲组件,撞击力度过大则按动机构(4)脱离安装箱(1),防止按动机构(4)被破坏;

按动机构(4)包括有:

滑轨(41),安装箱(1)前部上下两侧均连接有滑轨(41);

滑动杆(42),滑轨(41)上均滑动式连接有滑动杆(42),滑动杆(42)移动能够与滑轨(41)脱离,滑套(54)与上侧的滑动杆(42)顶部后侧连接;

按动块(43),滑动杆(42)前侧滑动式连接有按动块(43),按压按动块(43)往后移动与触碰开关(3)接触,控制生产设备紧急停止,按动块(43)带动滑动杆(42)随着撞击物一起移动,直至滑动杆(42)与滑轨(41)脱离;

第一弹簧(44),按动块(43)上下两侧均套有第一弹簧(44),第一弹簧(44)的两端分别与滑动杆(42)前侧和按动块(43)前部连接;

缓冲组件包括有:

安装座(51),按动块(43)后部上下两侧均连接有安装座(51),伸缩缓冲板(52)与安装座(51)连接;

伸缩缓冲板(52),安装座(51)上连接有用于给撞击物提供阻力的伸缩缓冲板(52),楔形块(53)分别与伸缩缓冲板(52)内上壁左右两侧连接,撞击物撞击伸缩缓冲板(52),伸缩缓冲板(52)对撞击物进行阻挡;

伸缩缓冲板(52)左右两侧均为弧形板,弧形板受力更加均匀。

2.如权利要求1所述的一种具备防撞功能的急停按钮,其特征是,还包括有用于带动触碰开关(3)往前移出安装箱(1)的伸出机构(6),伸出机构(6)包括有:档杆(61),下侧的滑动杆(42)顶部后侧连接有档杆(61),档杆(61)与安装箱(1)前下侧滑动式连接,档杆(61)移动后能够与安装箱(1)脱离;

L形块(62),触碰开关(3)底部连接有L形块(62);

滚轮(63),L形块(62)前侧转动式连接有滚轮(63),滚轮(63)与档杆(61)后侧接触,档杆(61)用于对滚轮(63)进行限位;

直线弹簧(64),滑杆(2)前部均套有直线弹簧(64),直线弹簧(64)的两端分别与滑杆(2)前侧和触碰开关(3)连接,档杆(61)移动与安装箱(1)脱离,触碰开关(3)在直线弹簧(64)的作用下往前移出安装箱(1),以便按压触碰开关(3)。

3.如权利要求2所述的一种具备防撞功能的急停按钮,其特征是,还包括有用于对L形块(62)进行限位的卡位机构(7),卡位机构(7)包括有:滑座(71),安装箱(1)前下侧连接有滑座(71);

限位杆(72),滑座(71)中部滑动式连接有限位杆(72),限位杆(72)与安装箱(1)滑动式连接,L形块(62)后侧开有限位槽,L形块(62)带动限位槽往前移动,限位杆(72)往上移动卡入限位槽内对L形块(62)进行限位;

伸缩弹簧(73),限位杆(72)前下侧与滑座(71)前侧连接有伸缩弹簧(73),在伸缩弹簧(73)的作用下,带动限位杆(72)往上移动卡入L形块(62)的限位槽内,对L形块(62)进行限位,L形块(62)对触碰开关(3)进行限位,防止按压触碰开关(3)时,触碰开关(3)往后移动。

4.如权利要求1所述的一种具备防撞功能的急停按钮,其特征是,还包括有用于警示工作人员撞击到伸缩缓冲板(52)的报警机构(8),报警机构(8)包括有:红外线传感器(81),安装箱(1)前上部左右两侧均连接有红外线传感器(81),红外线传感器(81)位于伸缩缓冲板(52)左右两侧的弧形板正后侧;

扬声器(82),安装箱(1)前上侧连接有扬声器(82),扬声器(82)与红外线传感器(81)通过电性连接,红外线传感器(81)检测到伸缩缓冲板(52)任意一侧脱离红外线传感器(81)的感应轨迹,红外线传感器(81)都会控制扬声器(82)响起。

5.如权利要求1所述的一种具备防撞功能的急停按钮,其特征是,还包括有用于对按动块(43)进行限位的限位机构(9),限位机构(9)包括有:螺杆(92),下侧的滑动杆(42)前侧螺纹式连接有螺杆(92),按动块(43)底部后侧开有卡槽,螺杆(92)上端插入按动块(43)底部后侧的卡槽内;

旋钮(91),螺杆(92)底部连接有旋钮(91),设备故障时,按下按动块(43),触碰开关(3)控制生产设备进行紧急停止,旋钮(91)带动螺杆(92)转动卡入按动块(43)底部的卡槽,对按动块(43)进行限位,防止维修人员在对生产设备进行检修时,误碰按动块(43),导致生产设备重新启动。
