专利号: 2022116468938
申请人: 林立
专利类型:发明专利
专利状态:授权未缴费
专利领域: 建筑物
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

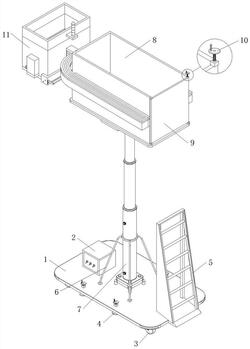

1.一种高空建筑外施工作业平台,包括底座(1),所述底座(1)左侧上端安装有控制箱(2),且底座(1)底部四角均转动连接有万向轮(3),所述底座(1)中部四侧螺纹连接有限位件(4),且底座(1)右侧紧固连接有楼梯(5),所述底座(1)上端中部固定连接有紧固架(6),且紧固架(6)中部与伸缩臂主体(7)相套接,所述伸缩臂主体(7)底部与底座(1)螺栓紧固连接,且伸缩臂主体(7)底顶部与防护围栏(8)相接,所述防护围栏(8)右侧转动连接有防护门(9),且防护门(9)后侧上端与锁轴(10)相插接,所述锁轴(10)与防护围栏(8)上端后侧螺纹连接;

其特征在于:还包括设于防护围栏(8)左侧的辅助存放装置(11),所述辅助存放装置(11)包括设于防护围栏(8)左侧的存放箱(111)、安装于存放箱(111)右侧上端的手柄(112)、设于存放箱(111)底部的底箱(113)、相接于存放箱(111)右侧中部并与防护围栏(8)外侧相接的跑道组件(114)、设于存放箱(111)前侧下端的调节组件(115)以及安装于底箱(113)右侧外表面进行开合驱动的开合组件(116)。

2.根据权利要求1所述一种高空建筑外施工作业平台,其特征在于:所述跑道组件(114)包括固设于存放箱(111)右侧的连接块(1141)、与连接块(1141)右侧相传动连接的第一跑道(1142)、安装于连接块(1141)右侧中部的齿轮(1143)、相啮合连接于齿轮(1143)外侧并处于第一跑道(1142)内部的齿条(1144)以及安装于连接块(1141)上端的稳固结构(11a)。

3.根据权利要求1所述一种高空建筑外施工作业平台,其特征在于:所述存放箱(111)与防护围栏(8)之间存在间距,且存放箱(111)与防护围栏(8)间距距离小于50CM。

4.根据权利要求2所述一种高空建筑外施工作业平台,其特征在于:所述第一跑道(1142)左侧呈半圆弧状设置,且第一跑道(1142)上下两端面均开设有凹槽。

5.根据权利要求1所述一种高空建筑外施工作业平台,其特征在于:所述调节组件(115)包括紧固于存放箱(111)前侧下端的外壳(1151)、设于外壳(1151)下端左侧的伺服电机(1152)、相接于伺服电机(1152)右侧的主动轮(1153)、传动连接于主动轮(1153)外侧的皮带(1154)、相接于皮带(1154)上端的从动轮(1155)以及与皮带(1154)后侧上端相接的连接结构(11b),所述连接结构(11b)与底箱(113)前侧中部相接。

6.根据权利要求5所述一种高空建筑外施工作业平台,其特征在于:所述主动轮(1153)、皮带(1154)与从动轮(1155)三者呈竖直同一直线安装,且主动轮(1153)、皮带(1154)与从动轮(1155)设于底箱(113)前侧上端。

7.根据权利要求1所述一种高空建筑外施工作业平台,其特征在于:所述开合组件(116)包括转动连接于底箱(113)内部的开合板(1161)、相接于开合板(1161)右侧的传动齿轮(1162)、设于传动齿轮(1162)外侧并与底箱(113)右侧外表面相接的防护壳(1163)、啮合于传动齿轮(1162)上端的驱动臂(1164)以及设于防护壳(1163)右侧上端的限位结构(11c),所述驱动臂(1164)左侧中部与防护壳(1163)转动连接。

8.根据权利要求7所述一种高空建筑外施工作业平台,其特征在于:所述传动齿轮(1162)沿防护壳(1163)前后内部相对称有两处,且两处所设传动齿轮(1162)整体结构相一致。

9.根据权利要求7所述一种高空建筑外施工作业平台,其特征在于:所述驱动臂(1164)左侧靠近传动齿轮(1162)外表面等距设有齿角,且驱动臂(1164)所设齿角沿圆形轨迹等距安装设置。

10.根据权利要求7所述一种高空建筑外施工作业平台,其特征在于:所述驱动臂(1164)右侧贯穿防护壳(1163)右侧,且驱动臂(1164)与限位结构(11c)底部相限位卡接。
