专利号: 2022116896875
申请人: 枣庄佰腾物流运输有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

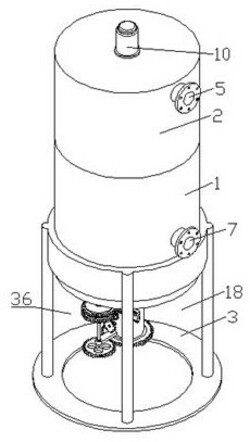

1.一种能够降低储存损耗的储存罐,包括下罐体(1)、上罐体(2)、底座(3)、上漏斗(4)、上输入管(5)、下漏斗(6)、下输入管(7)、上输出管(8)、下输出管(9)、减速电机(10)、搅拌轴(11)、上绞龙(12)、上拨动杆(13)、下绞龙(14)、下拨动杆(15)、下外齿圈(16)、拨动座(17)、主传动部分(18),其特征在于:所述下罐体(1)上部固定有竖直的上罐体(2),且底部外壁固定有竖直的底座(3),所述上罐体(2)上部封闭,且底部固定有上漏斗(4),所述上罐体(2)右上部固定有水平的上输入管(5),所述上输入管(5)与上罐体(2)内腔相连通,所述下罐体(1)上部贯通,且底部固定有下漏斗(6),所述下罐体(1)右上部固定有水平的下输入管(7),所述下输入管(7)与下罐体(1)内腔相连通,所述上漏斗(4)底部设有竖直的上输出管(8),所述下漏斗(6)底部设有竖直的下输出管(9),所述上输出管(8)与下输出管(9)同轴心,所述上罐体(2)顶端中部固定有竖直的减速电机(10),所述减速电机(10)的转轴贯穿于上罐体(2)上部,且其转轴底端同轴固定有竖直的搅拌轴(11),所述搅拌轴(11)上部同轴固定有竖直的上绞龙(12),且上部固定有水平的上拨动杆(13),所述搅拌轴(11)底部同轴固定有竖直的下绞龙(14),且下部固定有水平的下拨动杆(15),所述上输出管(8)和下输出管(9)底部外壁分别转动连接有下外齿圈(16),两所述下外齿圈(16)底端左右两部各固定有竖直的拨动座(17),所述上输出管(8)和下输出管(9)共同安装有主传动部分(18)。

2.根据权利要求1所述的一种能够降低储存损耗的储存罐,其特征在于:所述主传动部

分(18)包括支撑座(19)、主支撑臂(20)、传动轴(21)、下齿轮(22)、导轨(23)、滑动座(24)、上齿条(25)、中齿条(26)、下齿条(27)、上支撑轴(28)、下支撑轴(29)、主动齿轮(30)、上齿轮(31)、从动齿轮(32)、阀芯(33)、左凹槽(341)、右凹槽(342)、后支撑轴(35)、副传动部分(36),所述上输出管(8)和下输出管(9)前部外壁分别固定有竖直的支撑座(19),所述支撑座(19)前端上下两部各固定有水平的主支撑臂(20),两所述支撑座(19)前方通过主支撑臂(20)分别转动连接有竖直的传动轴(21),两所述传动轴(21)底部分别同轴固定有下齿轮(22),两所述支撑座(19)前端上部分别固定有水平的导轨(23),两所述导轨(23)分别左右滑动连接有水平的滑动座(24),两所述滑动座(24)前端上部左右方向分别固定有水平上齿条(25),且前端下部左右方向分别固定有水平中齿条(26),两所述滑动座(24)底端左右方向上分别固定有水平的下齿条(27),两所述支撑座(19)上部前后方向上分别转动连接有水平的上支撑轴(28),且底部前后方向上分别转动连接有水平的下支撑轴(29),两所述上支撑轴(28)从前至后分别依次同轴固定有主动齿轮(30)和上齿轮(31),两所述下支撑轴(29)分别同轴固定有从动齿轮(32),且后部分别固定有阀芯(33),所述阀芯(33)左下部设有水平的左凹槽(341),且右上部设有水平的右凹槽(342),两所述阀芯(33)后部前后方向上分别固定有水平的后支撑轴(35),所述传动轴(21)安装有副传动部分(36)。

3.根据权利要求2所述的一种能够降低储存损耗的储存罐,其特征在于:所述副传动部

分(36)包括空心轴(37)、上棘齿齿轮(38)、下棘齿齿轮(39)、上传动壳体(40)、下传动壳体(41)、副支撑臂(42)、棘爪(43)、支撑台(44)、弹簧(45)、上外齿圈(46)、中外齿圈(47),两所述传动轴(21)上部分别同轴固定有竖直的空心轴(37),两所述空心轴(37)从上至下分别依次同轴固定有上棘齿齿轮(38)和下棘齿齿轮(39),且从上至下依次分别依次同轴转动连接有上传动壳体(40)和下传动壳体(41),所述上传动壳体(40)和下传动壳体(41)呈圆饼状,所述上传动壳体(40)和下传动壳体(41)内圆周壁分别圆周等角度固定有多个水平的副支撑臂(42),各所述副支撑臂(42)分别铰接有棘爪(43),所述上传动壳体(40)和下传动壳体(41)内圆周壁分别圆周等角度固定有多个支撑台(44),各所述棘爪(43)远离铰接的部位分别固定有水平的弹簧(45),各所述弹簧(45)的末端分别与支撑台(44)相固定,两所述上传动壳体(40)外圆周壁分别同轴固定有上外齿圈(46),两所述下传动壳体(41)外圆周壁分别同轴固定有中外齿圈(47),所述上棘齿齿轮(38)处于上传动壳体(40)内腔内,所述下棘齿齿轮(39)处于下传动壳体(41)内腔内。

4.根据权利要求2所述的一种能够降低储存损耗的储存罐,其特征在于:所述上绞龙

(12)与上输出管(8)上部相间隙插接,所述下绞龙(14)与下输出管(7)上部相间隙插接,所述上拨动杆(13)与上输出管(8)底部的下外齿圈(16)左右两部的拨动座(17)相扣接,所述下拨动杆(15)与下输出管(9)底部的下外齿圈(16)左右两部的拨动座(17)相扣接,两所述下外齿圈(16)分别与两下齿轮(22)相啮合,所述减速电机(10)外接电源和控制器,所述减速电机(10)转动时通过上拨动杆(13)、下拨动杆(15)和拨动座(17)能够带动下外齿圈(16)进行转动,所述下外齿圈(16)转动时通过下齿轮(22)能够带动传动轴(21)进行转动,所述上齿条(25)和中齿条(26)的俯视投影呈部分交叠重合,所述上齿条(25)和中齿条(26)的共同俯视投影的交叠重合部分处于中部,两所述下齿条(27)分别与两上齿轮(31)相啮合,所述主动齿轮(30)为不完全齿轮,所述从动齿轮(32)圆周等角度设有四个锁止弧,所述主动齿轮(30)与从动齿轮(32)进行单向间歇啮合,所述锁止弧能够与主动齿轮(30)进行滑动连接,所述阀芯(33)呈圆形板状,所述下支撑轴(29)与后支撑轴(35)同轴心,两所述后支撑轴(35)分别与上输出管(8)和下输出管(9)相转动连接,两所述阀芯(33)分别与上输出管(8)和下输出管(9)相间隙插接,所述阀芯(33)在以下支撑轴(29)和后支撑轴(35)进行转动时能够使得左凹槽(341)和右凹槽(342)与搅拌轴(11)相插接,且以下支撑轴(29)和后支撑轴(35)转动时能够分别封闭上输出管(8)和下输出管(9)。

5.根据权利要求3所述的一种能够降低储存损耗的储存罐,其特征在于:所述上棘齿齿

轮(38)和下棘齿齿轮(39)的棘齿方向相反,所述上传动壳体(40)内部的棘爪(43)和下传动壳体(41)内的棘爪(43)的方向相反,所述上传动壳体(40)内的棘爪(43)在弹簧(45)的弹性斥力作用下与上棘齿齿轮(38)啮合并进行单向传动,所述下传动壳体(41)内的棘爪(43)在弹簧(45)的弹性斥力作用下与下棘齿齿轮(39)啮合并进行单向传动,所述棘爪(43)与上棘齿齿轮(38)的传动比和棘爪(43)与下棘齿齿轮(39)的传动比相同,所述上外齿圈(46)与上齿条(25)的传动比和中外齿圈(47)与中齿条(26)的传动比相同。
