专利号: 2022117109805
申请人: 成方
专利类型:发明专利
专利状态:授权未缴费
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

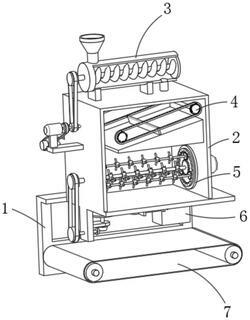

1.一种干混砂浆制备用物料混合输送工艺,其特征在于,所述物料混合输送工艺通过物料混合输送装置实现,所述物料混合输送装置包括支撑架(1)、加工箱(2)、进料机构(3)、送料机构(4)、混合机构(5)、出料机构(6)和传送带(7);所述加工箱(2)固定安装在支撑架(1)上,所述进料机构(3)安装在加工箱(2)的顶部,所述送料机构(4)安装在加工箱(2)内侧的顶端,所述混合机构(5)安装在加工箱(2)内侧的底端,所述出料机构(6)安装在加工箱(2)的底部,所述传送带(7)安装在支撑架(1)上、以将物料导出;

所述进料机构(3)包括进料筒(31)、进料斗(32)、螺旋轴(33)和导料管(39);所述进料筒(31)固定安装在加工箱(2)的顶部,所述进料斗(32)固定安装在进料筒(31)顶部的一端;

所述螺旋轴(33)转动安装在进料筒(31)内侧,所述导料管(39)固定安装在进料筒(31)底部、且与加工箱(2)内部相通;所述进料机构(3)包括第一电机(34)、第一带轮(35)、第二带轮(36)和喷水头(37);所述第一带轮(35)固定安装在第一电机(34)的输出轴上,所述第二带轮(36)固定安装在螺旋轴(33)的端部、且位于进料筒(31)的外侧,所述第二带轮(36)与第一带轮(35)之间通过皮带传动连接,所述喷水头(37)转动安装在加工箱(2)内侧、且与第一电机(34)的输出轴固定连接;所述送料机构(4)包括导料板(41)、两个传动链轮(42)、链条(43)、刮板(44)和第一驱动件(45);所述导料板(41)固定安装在加工箱(2)的内侧、且为倾斜结构,两个所述传动链轮(42)分别转动安装在加工箱(2)内侧的两端、且两者通过链条(43)传动连接,所述刮板(44)固定安装在链条(43)上,所述第一驱动件(45)安装在加工箱(2)的外侧;所述第一驱动件(45)包括第一锥齿轮(451)、第一转轴(452)、第二锥齿轮(453)和第四带轮(454);所述第一锥齿轮(451)与其中一个传动链轮(42)同轴固定连接,所述第一转轴(452)转动安装在加工箱(2)的外侧,所述第二锥齿轮(453)固定安装在第一转轴(452)的一端、且与第一锥齿轮(451)啮合,所述第四带轮(454)固定安装在第一转轴(452)的另一端;所述第一电机(34)的输出轴上还固定安装有第三带轮(38),所述第四带轮(454)与第三带轮(38)通过皮带传动连接;所述混合机构(5)包括两个固定板(51)和两个内齿圈(52);两个所述固定板(51)分别固定安装在加工箱(2)内侧的两端,两个所述内齿圈(52)分别固定安装在两个固定板(51)上,两个所述内齿圈(52)的中心位置均转动安装有中心齿轮(53),两个所述中心齿轮(53)之间固定安装有第一搅拌轴(54);所述加工箱(2)的外侧固定安装有第二电机(58),所述第二电机(58)的输出轴与第一搅拌轴(54)固定连接;两个所述内齿圈(52)内侧均安装有若干行走齿轮(55),若干所述行走齿轮(55)与相应的内齿圈(52)的齿部、中心齿轮(53)啮合,若干所述行走齿轮(55)环绕着中心齿轮(53)等距分布;所述加工箱(2)内侧的两个相对应的行走齿轮(55)之间均固定安装有第二搅拌轴(56);所述出料机构(6)包括出料箱(61)、两个滑杆(62)、活动座(63)、挡料板(64)和两个固定块(65);所述出料箱(61)固定安装在加工箱(2)的底部,两个所述固定块(65)分别固定安装在出料箱(61)的两侧,两个所述滑杆(62)分别贯穿两个固定块(65)、且与相应的固定块(65)滑动连接,所述活动座(63)的两端分别与两个滑杆(62)固定连接;所述挡料板(64)贯穿出料箱(61)的侧壁、且与出料箱(61)滑动连接,所述挡料板(64)的一端与活动座(63)固定连接;所述出料箱(61)的内侧开设有与挡料板(64)相匹配的对接槽(66),所述挡料板(64)可与对接槽(66)配合;所述出料机构(6)还包括第二驱动件(67),所述第二驱动件(67)包括偏心轮(671)、连接杆(672)、第三锥齿轮(673)、第四锥齿轮(674)和第六带轮(675);所述偏心轮(671)转动安装在加工箱(2)的底部,所述连接杆(672)的一端与活动座(63)铰接,所述连接杆(672)的另一端与偏心轮(671)的外沿通过销轴转动连接,所述第三锥齿轮(673)与偏心轮(671)同轴固定连接;所述第四锥齿轮(674)转动安装在加工箱(2)的外侧、且与第三锥齿轮(673)啮合,所述第六带轮(675)与第四锥齿轮(674)同轴固定连接;所述第一搅拌轴(54)的端部固定安装有第五带轮(57),所述第五带轮(57)与第六带轮(675)通过皮带传动连接;

所述物料混合输送工艺包括如下步骤;

S1:对原材料进行破碎预处理,然后通过进料机构(3)将原料导入加工箱(2)内部进行加工;

S2:然后通过送料机构(4)对物料进行输送,从而使得物料被导入混合机构(5)内进行混合;

S3:通过送料机构(4)输送的物料掉落到混合机构(5)内后,通过混合机构(5)将物料进行充分混合,从而大大提高物料的混合质量;

S4:通过出料机构(6)将混合好的物料定量导出,再通过传送带(7)进行输送,也就可以实现定量输送物料。

2.根据权利要求1所述的一种干混砂浆制备用物料混合输送工艺,其特征在于,所述第一电机(34)固定安装在加工箱(2)的外侧。
