专利号: 2022200076284
申请人: 上海柏合生物技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2025-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

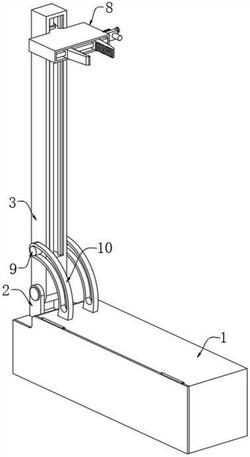

1.一种移液枪枪头安装装置,包括底座(1),其特征在于:所述底座(1)上表面的一侧通过铰接座(2)铰接有折叠臂(3),折叠臂(3)远离底座(1)的一侧壁上固设有卡扣组件(4),折叠臂(3)靠近铰接座(2)的内部嵌设有电机(5),电机(5)的输出轴与直线丝杠(6)的一端固接,直线丝杠(6)的另一端转动连接在折叠臂(3)靠近底座(1)一侧壁开设的滑动槽内,直线丝杠(6)的外壁上螺旋传动连接有螺纹块(7),螺纹块(7)贴合滑动在滑动槽内,螺纹块(7)处于滑动槽外部的侧壁上固接有夹持机构(8)。

2.根据权利要求1所述的一种移液枪枪头安装装置,其特征在于:所述卡扣组件(4)包括分别固接在底座(1)侧壁和折叠臂(3)侧壁上的固定块(41)和固定套(42),固定块(41)上开设有插槽,固定套(42)内套设有活动杆(43),活动杆(43)的一端外壁上固接有凸块一(44),活动杆(43)的另一端处固接有插块(45),插块(45)与固定块(41)上的插槽配合使用。

3.根据权利要求1所述的一种移液枪枪头安装装置,其特征在于:所述夹持机构(8)包括与螺纹块(7)侧壁固接的固定壳(81),固定壳(81)内通过转轴转动连接有齿轮(82),齿轮(82)分别与齿板一(83)和齿板二(84)相啮合,齿板一(83)和齿板二(84)的侧壁上分别固接有夹持臂一(85)和夹持臂二(86),齿板一(83)的一端延伸至固定壳(81)外部并固接有凸块二(87)和活动套(88),活动套(88)套设于固定杆(89)上,固定杆(89)的一端与固定壳(81)的侧壁固接,固定杆(89)处于活动套(88)和固定壳(81)之间外壁上套设有弹簧(810),弹簧(810)的两端分别与固定壳(81)和活动套(88)固接。

4.根据权利要求3所述的一种移液枪枪头安装装置,其特征在于:所述固定壳(81)内固接有导向杆(811),夹持臂一(85)和夹持臂二(86)均滑动于导向杆(811)上。

5.根据权利要求1所述的一种移液枪枪头安装装置,其特征在于:所述底座(1)上固接有两个弧形的限位侧板(10),两个限位侧板(10)中均开设有限位孔,折叠臂(3)的两侧壁上均固接有滑动于限位孔内的限位块(9)。

6.根据权利要求1所述的一种移液枪枪头安装装置,其特征在于:所述底座(1)的一侧壁铰接有侧门(11),底座(1)内开设有收纳腔(12)。
