专利号: 2022200086996
申请人: 福建省新达保温材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-01-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

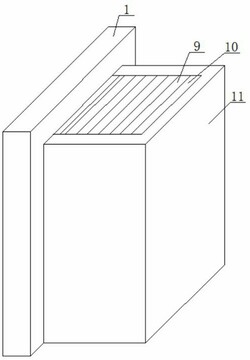

1.一种避免损坏建筑物墙体结构的外墙保温隔热结构,包括外墙体(1),其特征在于:

所述外墙体(1)底部贴合有基板(15),所述基板(15)长边顶部靠近左侧处设有推动机构,且所述外墙体(1)右侧设有轻质材料保温层(3),所述轻质材料保温层(3)左侧粘接有粘接层(2),所述粘接层(2)左侧与外墙体(1)侧壁粘接,所述轻质材料保温层(3)右侧安装有保温板(4),所述保温板(4)右侧安装有高强度材料层(6),所述高强度材料层(6)右侧安装有连接层(7),所述连接层(7)右侧设有防水材料层(10),所述防水材料层(10)与连接层(7)之间填充有保温砂浆(9),且所述防水材料层(10)、保温砂浆(9)、连接层(7)、高强度材料层(6)、保温板(4)、粘接层(2)和轻质材料保温层(3)外侧共同安装有防护层(11)。

2.根据权利要求1所述的一种避免损坏建筑物墙体结构的外墙保温隔热结构,其特征在于:所述推动机构包括两个连接块(14),两个所述连接块(14)分别固定连接在基板(15)短边右侧靠近顶部与底部处,且两个所述连接块(14)之间固定连接有护垫(19),所述护垫(19)右侧与外墙体(1)左侧贴合,所述基板(15)左侧开设有竖槽(18),所述竖槽(18)内腔螺纹连接有螺栓(17),所述螺栓(17)右端贯穿竖槽(18),并活动连接有推块(16),所述推块(16)右侧与护垫(19)贴合。

3.根据权利要求1所述的一种避免损坏建筑物墙体结构的外墙保温隔热结构,其特征在于:所述防护层(11)内腔填充有若干个加强材料杆(13),相邻两个所述加强材料杆(13)之间填充有加强材料球(12)。

4.根据权利要求1所述的一种避免损坏建筑物墙体结构的外墙保温隔热结构,其特征在于:所述连接层(7)右侧开设有若干个卡槽(8),所述保温砂浆(9)左侧延伸至卡槽(8)内腔。

5.根据权利要求1所述的一种避免损坏建筑物墙体结构的外墙保温隔热结构,其特征在于:所述高强度材料层(6)与保温板(4)之间填充有抗裂材料层(5)。

6.根据权利要求3所述的一种避免损坏建筑物墙体结构的外墙保温隔热结构,其特征在于:若干个所述加强材料球(12)与若干个加强材料杆(13)均从上至下依次呈线性阵列状排列。

7.根据权利要求1所述的一种避免损坏建筑物墙体结构的外墙保温隔热结构,其特征在于:所述防护层(11)的俯视横截面为U形设置。
