专利号: 2022200143170
申请人: 天津华夏蓝天新能源科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2025-01-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

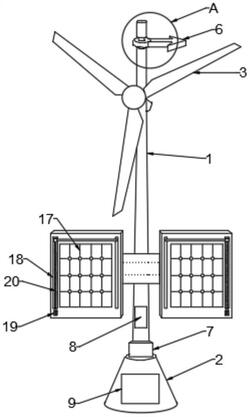

1.一种适用于风力发电机桩杆的光伏发电组件安装结构,其特征在于:包括桩杆(1),所述桩杆(1)下面设有底座(2),所述桩杆(1)上且靠近上端设有风机叶片(3),所述桩杆(1)上且高于风机叶片(3)设有凹部(4),所述凹部(4)内设有轴承,所述轴承设有圆环(5),所述圆环(5)一侧设有风向标(6);所述底座(2)内设有蓄电池(9),所述底座(2)上且位于桩杆(1)前侧设有光电传感器(7),所述桩杆(1)内设有控制电路板(8);所述桩杆(1)正面设有安装板(10),所述桩杆(1)背面且与安装板(10)位置对应处设有抱箍件(11),所述抱箍件(11)与安装板(10)之间设有螺栓;所述安装板(10)正面且位于桩杆(1)两侧均设有光伏板安装结构;所述光伏板安装结构包括位于安装板(10)正面的安装柱(12),所述安装柱(12)远离安装板(10)的一端设有球形凹槽(13),所述球形凹槽(13)内转动设有万向球(14),所述万向球(14)上设有支杆,所述支杆自由端设有承托板(15),所述承托板(15)与安装板(10)之间且位于安装柱(12)周围设有若干个电动液压杆(16);所述承托板(15)上设有光伏板(17),所述承托板(15)上设有除尘结构。

2.根据权利要求1所述的一种适用于风力发电机桩杆的光伏发电组件安装结构,其特征在于:所述除尘结构包括位于承托板(15)上且位于光伏板(17)两侧分别设有的条形槽(18)和滑槽(23);所述滑槽(23)内滑动连接有滑块(24);所述承托板(15)内且靠近底部设有旋转电机(19),所述旋转电机(19)输出端延伸进条形槽(18)设有丝杆(20),所述丝杆(20)另一端与条形槽(18)之间设有轴承座;所述丝杆(20)上螺纹连接有螺母(21),所述螺母(21)延伸出条形槽(18)设有刮板(22),所述刮板(22)远离螺母(21)的一端延伸至滑槽(23)上方并与滑块(24)固定连接。

3.根据权利要求1所述的一种适用于风力发电机桩杆的光伏发电组件安装结构,其特征在于:所述风机叶片(3)、光电传感器(7)、控制电路板(8)、电动液压杆(16)、光伏板(17)、旋转电机(19)均通过导线与蓄电池(9)电性连接。

4.根据权利要求1所述的一种适用于风力发电机桩杆的光伏发电组件安装结构,其特征在于:所述底座(2)为圆台型。
