专利号: 2022200159605
申请人: 李旭
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

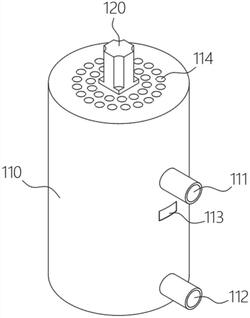

1.一种用于环保工程中的污水过滤装置,其特征在于:包括处理筒(110),处理筒(110)的侧壁上分别设有呈上下分布的进水口(111)及出水口(112);处理筒(110)内部侧壁上设有处于进水口(111)及出水口(112)之间的过滤盒;过滤盒上下端面将处理筒(110)内腔分隔呈挤压腔(210)及出水腔(220);处理筒(110)内且位于进水口(111)上方处设有挤压机构,挤压机构包括与处理筒(110)同轴设置且可沿处理筒(110)侧壁上下往复滑动的挤压板,挤压板包括通风板(240)及垫片(241),垫片(241)设置于通风板(240)下端面且垫片(241)的中部与通风板(240)的中部相固定;通风板(240)上行运动时,垫片(241)上端面与通风板(240)下端面形成缝隙,通风板(240)下行运动时,垫片(241)上端面与通风板(240)下端面贴合;垫片(241)采用橡胶材质。

2.根据权利要求1所述的一种用于环保工程中的污水过滤装置,其特征在于:处理筒(110)同轴可转动地设有转动杆(230),挤压板上设有套设在转动杆(230)上的轴套(250),转动杆(230)侧壁上设有首尾连接的波浪形凹槽(410),轴套(250)内侧壁设有伸入波浪形凹槽(410)内且能够沿波浪形凹槽(410)滑动的滑动柱(420)。

3.根据权利要求2所述的一种用于环保工程中的污水过滤装置,其特征在于:通风板(240)及处理筒(110)上端部设有多个通风孔(114)。

4.根据权利要求2所述的一种用于环保工程中的污水过滤装置,其特征在于:处理筒(110)上端面上设有用于驱动转动杆(230)转动的电机(120)。

5.根据权利要求2所述的一种用于环保工程中的污水过滤装置,其特征在于:处理筒(110)内壁上沿处理筒(110)轴向对称设有滑槽(320),通风板(240)上设有伸入滑槽(320)内且可沿滑槽(320)内运动的滑块(330)。

6.根据权利要求2所述的一种用于环保工程中的污水过滤装置,其特征在于:转动杆(230)的一端同轴可转动固定在过滤盒的上端处,转动杆(230)的侧壁上沿周向设有搅拌叶片(260),搅拌叶片(260)位于过滤盒的上方。

7.根据权利要求1所述的一种用于环保工程中的污水过滤装置,其特征在于:处理筒(110)内壁上设有环形凸块(270),过滤盒下端面安装在环形凸块(270)上端面上,过滤盒包括两个过滤板(280)及设置在两个过滤板(280)之间的环形板(281),两个过滤板(280)与环形板(281)形成过滤腔,过滤腔内填充有过滤棉。

8.根据权利要求1所述的一种用于环保工程中的污水过滤装置,其特征在于:处理筒(110)的侧壁上设有下端面与过滤盒上端面平齐的污泥出料口(310),污泥出料口(310)处设有封堵块(113)。
