专利号: 2022200347619
申请人: 中地华建工程勘察设计有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

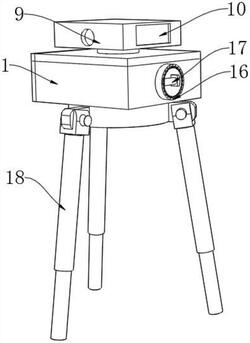

1.一种不动产测绘水平测距仪装置,包括收纳安装箱(1),其特征在于:所述收纳安装箱(1)的内部固定安装有蓄电池(2),所述蓄电池(2)的一侧设置有第一电机(3),所述第一电机(3)的输出端固定安装有第一齿轮(4),所述第一齿轮(4)的外侧设置有多个第二齿轮(5),所述第二齿轮(5)的顶部固定安装有第三齿轮(6),所述第三齿轮(6)的一侧活动安装有齿环(7),所述齿环(7)的顶部固定安装有联动环(8),所述联动环(8)的顶部固定安装有水平测距仪(9),所述水平测距仪(9)的一侧固定安装有显示屏(10)。

2.根据权利要求1所述的一种不动产测绘水平测距仪装置,其特征在于,所述第一齿轮(4)与第二齿轮(5)通过啮合连接,所述第三齿轮(6)与齿环(7)通过啮合连接。

3.根据权利要求1所述的一种不动产测绘水平测距仪装置,其特征在于,所述收纳安装箱(1)顶部设置有卡槽,所述卡槽与联动环(8)通过转动连接。

4.根据权利要求1所述的一种不动产测绘水平测距仪装置,其特征在于,所述收纳安装箱(1)的内部固定安装有第二电机(11),所述第二电机(11)的输出端固定安装有第四齿轮(12),所述第四齿轮(12)的一侧活动安装有齿纹杆(13),所述齿纹杆(13)的一侧固定安装有收纳抽屉(14),所述收纳抽屉(14)的底部固定安装有限位卡块(15)。

5.根据权利要求4所述的一种不动产测绘水平测距仪装置,其特征在于,所述第四齿轮(12)与齿纹杆(13)通过啮合连接,所述限位卡块(15)与收纳安装箱(1)通过滑动连接。

6.根据权利要求1所述的一种不动产测绘水平测距仪装置,其特征在于,所述收纳安装箱(1)的一侧固定安装有刻度环(16),所述刻度环(16)内部固定安装有气泡水平尺(17),所述收纳安装箱(1)底部固定安装有伸缩三脚架(18)。
