专利号: 2022200372659
申请人: 恩施市露源茶业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

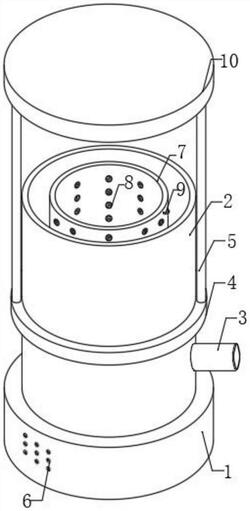

1.一种用于茶叶籽油加工的固液分离装置,包括底座(1),其特征在于,所述底座(1)的顶端固定安装有固定筒(2),所述固定筒(2)的底部转动连接有转轴(13),所述底座(1)的内部开设有空腔(11),所述空腔(11)的内部固定安装有驱动电机(12),所述驱动电机(12)的输出轴与转轴(13)的一端转动连接,所述转轴(13)的顶端固定安装有U型固定盘(17),所述U型固定盘(17)的内部嵌设有固液分离筒(7),所述固液分离筒(7)两侧顶部均固定安装有吊耳(9),所述固液分离筒(7)与U型固定盘(17)之间设置有卡合机构,所述固液分离筒(7)的外壁等距开设有多个排液孔(8),多个所述排液孔(8)的内部均固定安装有防尘网,所述固定筒(2)外壁的两侧均开设有凹槽(15),两个所述凹槽(15)的内部均固定安装有电动滑轨(16),两个所述电动滑轨(16)之间滑动连接有抱箍(4),所述抱箍(4)顶端的两侧均固定安装有固定杆(5),两根所述固定杆(5)的顶端固定安装有密封盖(10)。

2.根据权利要求1所述的一种用于茶叶籽油加工的固液分离装置,其特征在于:所述卡合机构包括两个锥形卡块(19)和多个复位弹簧(21),所述U型固定盘(17)内壁的两侧均开设有矩形槽(20),两个所述矩形槽(20)的内部均嵌设有锥形卡块(19),两个所述矩形槽(20)槽底等距固定安装有多个复位弹簧(21),位于同一矩形槽(20)内部的多个所述复位弹簧(21)一度与对应锥形卡块(19)的一侧固定连接,所述固液分离筒(7)外壁两侧均开设有锥形卡槽(18),所述锥形卡块(19)与锥形卡槽(18)嵌设连接。

3.根据权利要求1所述的一种用于茶叶籽油加工的固液分离装置,其特征在于:所述固定筒(2)一侧底部固定安装有出液管(3),所述出液管(3)的内部固定安装有电磁阀(14)。

4.根据权利要求1所述的一种用于茶叶籽油加工的固液分离装置,其特征在于:所述底座(1)的一侧等距开设有多个与空腔(11)连通的出气孔(6),多个所述出气孔(6)的内部均固定安装有防尘网。

5.根据权利要求1所述的一种用于茶叶籽油加工的固液分离装置,其特征在于:所述密封盖(10)的尺寸大于固定筒(2)顶端的尺寸。

6.根据权利要求3所述的一种用于茶叶籽油加工的固液分离装置,其特征在于:所述底座(1)的一侧固定安装有控制面板,所述驱动电机(12)、电动滑轨(16)和电磁阀(14)均通过控制面板与外接电源电性连接。
