专利号: 2022200458170
申请人: 重庆工业职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2023-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

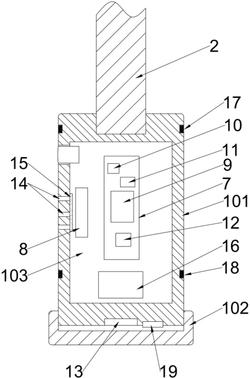

1.一种便于寻伞的智能雨伞,包括伞柄、中棒、伞头、伞骨和伞布,所述中棒的下端与所述伞柄固定连接,其特征在于,所述伞柄包括伞柄本体和可拆卸地连接于所述伞柄本体下端的端盖;

所述伞柄本体内具有安装腔,所述安装腔内设置有可充电锂电池、控制电路板和扬声器,所述控制电路板上设有主控芯片、定位模块、BLE蓝牙模块和GPRS模块,所述主控芯片具有微控制器、阈值存储器和比较器,所述阈值存储器和比较器分别与所述微控制器连接,所述伞柄本体的下端的端面设有充电接口,所述可充电锂电池、扬声器、定位模块、BLE蓝牙模块、GPRS模块和充电接口分别与所述主控芯片的微控制器连接。

2.根据权利要求1所述的便于寻伞的智能雨伞,其特征在于,所述伞柄本体的外壁上正对所述扬声器的位置开设有与所述安装腔连通的透音孔,所述透音孔的内侧粘设有防水透音膜。

3.根据权利要求1所述的便于寻伞的智能雨伞,其特征在于,还包括红色LED提示灯,所述红色LED提示灯嵌设于所述伞柄本体的外壁上,所述红色LED提示灯与所述伞柄本体的外壁之间设置有防水密封圈,所述红色LED提示灯与所述主控芯片的微控制器连接。

4.根据权利要求1所述的便于寻伞的智能雨伞,其特征在于,所述伞柄本体的外壁上还嵌设有第一环形天线和第二环形天线,所述第一环形天线与定位模块连接,所述第二环形天线与所述GPRS模块连接。

5.根据权利要求1‑4任一项所述的便于寻伞的智能雨伞,其特征在于,还包括电源开关,所述电源开关设置于所述伞柄本体的下端的端面,所述电源开关设置于所述可充电锂电池与所述主控芯片的微控制器之间以开启或关闭所述可充电锂电池对所述主控芯片的供电。

6.根据权利要求5所述的便于寻伞的智能雨伞,其特征在于,所述充电接口为Micro‑USB接口。

7.根据权利要求5所述的便于寻伞的智能雨伞,其特征在于,所述定位模块为GPS模块或北斗模块。

8.根据权利要求5所述的便于寻伞的智能雨伞,其特征在于,所述伞柄本体的下端设有外螺纹,所述端盖设有与所述外螺纹相匹配的内螺纹,所述伞柄本体与所述端盖螺纹连接。
