专利号: 2022200469368
申请人: 东莞市顺势行电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

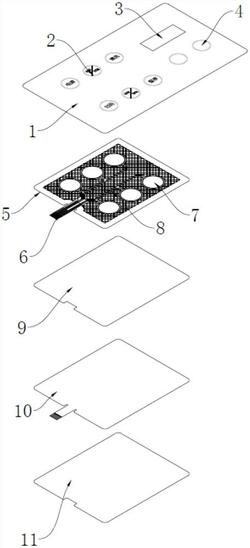

1.一种柔性触摸显示屏,其特征在于:包括绝缘盖板(1),所述绝缘盖板(1)的底部粘连有触摸膜片(5),所述绝缘盖板(1)和触摸膜片(5)通过胶相互粘连,所述触摸膜片(5)的底部设置有光学胶(9),所述触摸膜片(5)和光学胶(9)相互粘连,所述光学胶(9)的底部设置有柔性发光膜片(10),所述光学胶(9)和柔性发光膜片(10)相互粘连,所述柔性发光膜片(10)的底部设置有胶纸层(11),所述柔性发光膜片(10)和胶纸层(11)通过胶相互粘连。

2.根据权利要求1所述的一种柔性触摸显示屏,其特征在于:所述绝缘盖板(1)上设置有控制按钮(2),所述绝缘盖板(1)顶部设置有屏幕(3),所述绝缘盖板(1)上靠近屏幕(3)的底部开设有透光孔(4)。

3.根据权利要求1所述的一种柔性触摸显示屏,其特征在于:所述绝缘盖板(1)上设置有六个控制按钮(2),透光孔(4)在绝缘盖板(1)上设置有两个,所述控制按钮(2)关于绝缘盖板(1)的横向中心位置对称。

4.根据权利要求3所述的一种柔性触摸显示屏,其特征在于:所述触摸膜片(5)上粘连有插板(6),所述触摸膜片(5)上刻有线路板(8),所述触摸膜片(5)上设置有导电片(7)。

5.根据权利要求4所述的一种柔性触摸显示屏,其特征在于:所述导电片(7)在触摸膜片(5)上设置有六个,所述线路板(8)在触摸膜片(5)上设置有多个,所述线路板(8)分别与导电片(7)相互连接。

6.根据权利要求3所述的一种柔性触摸显示屏,其特征在于:所述绝缘盖板(1)的截面呈现矩形,所述透光孔(4)呈现圆形。
