专利号: 2022200600119
申请人: 深圳市华研环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

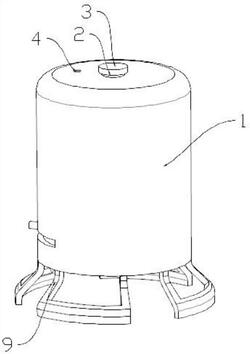

1.一种禽畜养殖用粪污中转处理装置,包括发酵罐(1),其特征在于,所述发酵罐(1)上安装有进料管(2),所述进料管(2)上安装有密封盖(3),所述发酵罐(1)上设置有排气孔(4),所述发酵罐(1)内侧安装有存储箱(6),所述存储箱(6)上安装有气泵(7);

所述存储箱(6)上安装有若干个的通风柱(10),所述通风柱(10)上设置有若干个通气孔(11);

所述存储箱(6)内安装有储水箱(15),所述储水箱(15)内设置有水泵(16),所述水泵(16)连接送水管(17),所述送水管(17)上安装有温控装置(18),所述送水管(17)插入环形管(19)内,所述环形管(19)内穿插有若干个进水管(20),所述进水管(20)上安装有进水阀门,所述进水管(20)插入水囊(21),所述水囊(21)内穿插有出水管(22)。

2.根据权利要求1所述的一种禽畜养殖用粪污中转处理装置,其特征在于,所述密封盖(3)与所述进料管(2)通过螺纹连接,所述排气孔(4)处安装有单向阀(5)。

3.根据权利要求1所述的一种禽畜养殖用粪污中转处理装置,其特征在于,所述发酵罐(1)对应所述气泵(7)设置有导向槽(8),所述导向槽(8)尺寸大于所述气泵(7)尺寸。

4.根据权利要求1所述的一种禽畜养殖用粪污中转处理装置,其特征在于,所述发酵罐(1)下端安装有若干个支撑架(9),多个所述支撑架(9)圆周阵列分布,所述支撑架(9)与所述发酵罐(1)通过焊接固定。

5.根据权利要求3所述的一种禽畜养殖用粪污中转处理装置,其特征在于,所述存储箱(6)上侧安装有限位环(12),所述限位环(12)与所述发酵罐(1)内壁通过焊接固定,所述限位环(12)上侧设置有隔板(13),所述隔板(13)与所述限位环(12)可相对转动,所述隔板(13)与所述存储箱(6)可拆卸式固定连接,所述通风柱(10)贯穿所述隔板(13),所述存储箱(6)连接电机(14),所述存储箱(6)与所述发酵罐(1)内壁可相对转动。

6.根据权利要求1所述的一种禽畜养殖用粪污中转处理装置,其特征在于,所述环形管(19)与所述储水箱(15)可拆卸式固定连接。

7.根据权利要求1所述的一种禽畜养殖用粪污中转处理装置,其特征在于,且所述进水管(20)伸入所述水囊(21)顶部,所述水囊(21)安装在所述通风柱(10)内,所述水囊(21)采用弹性材料,且所述通风柱(10)采用导热材料,所述出水管(22)深入所述水囊(21)底部,所述出水管(22)处安装有出水阀门。
