专利号: 2022200993743
申请人: 诸城市九龙机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

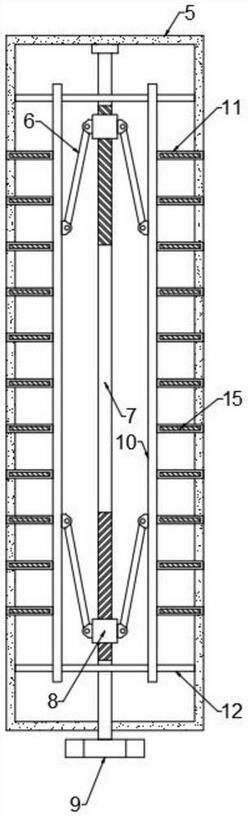

1.一种风淋室的轨道安装结构,包括风淋室本体(1),其特征在于,所述风淋室本体(1)内设有支撑板(2),所述支撑板(2)的上侧壁对称安装有两个轨道本体(3),两个所述轨道本体(3)与支撑板(2)之间均设有安装机构,所述安装机构包括开设在支撑板(2)上侧壁的凹槽(4),所述凹槽(4)的内底壁固定连接有固定箱(5),所述固定箱(5)的两侧侧壁均设有固定连接在轨道本体(3)下侧壁的固定块(16),所述固定箱(5)的外壁贯穿设有双头螺纹杆(7),所述双头螺纹杆(7)两端外壁的螺纹方向相反,所述双头螺纹杆(7)位于固定箱(5)外的一端固定连接有旋钮(9),所述双头螺纹杆(7)位于固定箱(5)内的外壁对称螺纹连接有两个滑块(8),两个所述滑块(8)的两侧侧壁均转动连接有连杆(6),位于同侧的两个所述连杆(6)远离滑块(8)的一端均共同转动连接有推板(10),两个所述推板(10)的两端外壁均滑动插设有固定连接在固定箱(5)两侧内壁上的导向杆(12),两个所述推板(10)相背的一侧侧侧壁均固定连接有贯穿固定箱(5)内壁和同侧固定块(16)外壁的多个定位杆(11),每个所述固定块(16)的外壁均开设有与定位杆(11)相匹配的定位孔。

2.根据权利要求1所述的一种风淋室的轨道安装结构,其特征在于,所述旋钮(9)呈正六边形。

3.根据权利要求1所述的一种风淋室的轨道安装结构,其特征在于,所述风淋室本体(1)的内底壁对称固定连接有两个液压缸(13),两个所述液压缸(13)的驱动端均与支撑板(2)的下侧壁固定连接。

4.根据权利要求1所述的一种风淋室的轨道安装结构,其特征在于,所述支撑板(2)内固定嵌设有多个加强筋一(14)。

5.根据权利要求1所述的一种风淋室的轨道安装结构,其特征在于,每个所述凹槽(4)的两侧内壁均开设有与定位杆(11)相匹配的定位槽。

6.根据权利要求1所述的一种风淋室的轨道安装结构,其特征在于,每个所述定位杆(11)内均固定嵌设有加强筋二(15)。

7.根据权利要求1所述的一种风淋室的轨道安装结构,其特征在于,所述双头螺纹杆(7)位于固定箱(5)内的一端外壁固定套设有与固定箱(5)内壁固定连接的轴承。
