专利号: 2022201085204
申请人: 余金巧
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-08-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

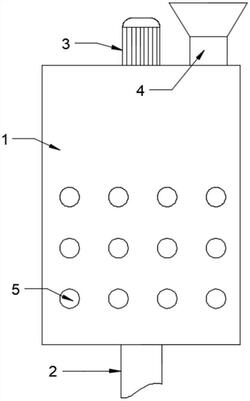

1.一种水利工程混凝土修补装置,其特征在于,包括:料箱,所述料箱一侧设置有出料孔;

搅拌组件,所述搅拌组件设置在料箱的内部,用于对料箱内的修补原料进行搅拌混合;

传动组件,所述传动组件设置在料箱的内部且与搅拌组件相连接,用于传递搅拌时的驱动力;

修补组件,所述修补组件设置在料箱的内部一侧,与传动组件相连接,用于混凝土的修补。

2.根据权利要求1所述的一种水利工程混凝土修补装置,其特征在于,所述搅拌组件包括:电机,所述电机固定在料箱的顶部,用于提供搅拌及修补时的动力;

转动轴,所述转动轴设置在料箱的内部,且转动轴一端贯穿料箱与电机相连接;

搅拌杆,所述搅拌杆固定安装在料箱内部的转动轴上。

3.根据权利要求2所述的一种水利工程混凝土修补装置,其特征在于,所述传动组件包括:主动带轮,所述主动带轮固定安装在转动轴上,且所述主动带轮上设置有皮带,所述皮带另一侧设置有固定在料箱上的固定架;

从动带轮,所述从动带轮转动安装在固定架内且与皮带连接,且所述从动带轮一侧固定安装有主动锥齿轮,所述主动锥齿轮一侧设置有从动锥齿轮;

传动杆,所述传动杆固定安装在从动锥齿轮上,且传动杆一端固定连接有曲杆,所述曲杆上转动安装有转动连接块,所述转动连接块与修补组件相连接。

4.根据权利要求3所述的一种水利工程混凝土修补装置,其特征在于,所述修补组件包括:拉杆,所述拉杆一端与转动连接块固定连接,一端转动安装有刮板;

固定板,所述固定板固定在料箱的内部一侧,且所述固定板上设置有滑槽,所述刮板一端在滑槽内上下滑动;

折叠挡板,所述折叠挡板设置在固定板的底部且与刮板底部相连接,用于遮挡料箱上的出料孔。

5.根据权利要求1所述的一种水利工程混凝土修补装置,其特征在于,所述装置还包括:注料口,所述注料口设置在料箱的顶部一侧,用于天界修补原料;

底部斜台,所述底部斜台固定在料箱的内侧底部,方便修补原料向一侧倾斜流动;

升降连接杆,所述升降连接杆固定在料箱外侧一侧的箱体上,用于调节修补位置。
