专利号: 2022201131594
申请人: 镇江天奇精密工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-06-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

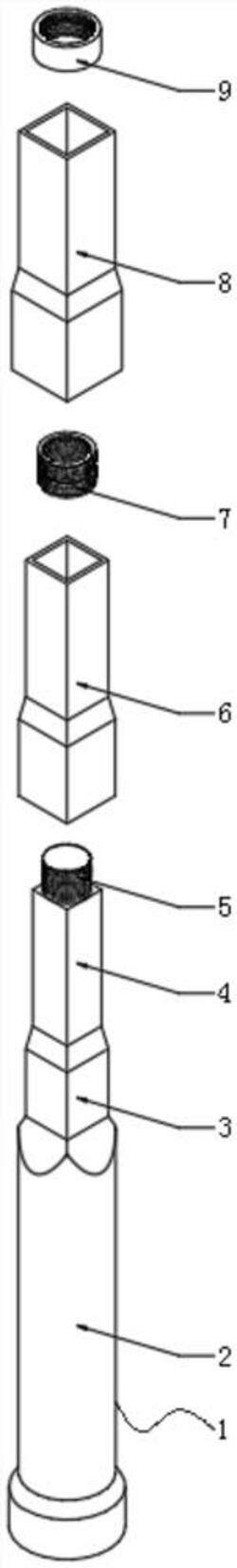

1.一种低成本纳米涂层切削刀具,包括装置本体(1),其特征在于:所述装置本体(1)包括削臂(2)和夹持臂,夹持臂包括粗臂(3)和细臂(4),所述粗臂(3)的两端分别固定在削臂(2)和细臂(4)的一端,夹持臂的外侧滑动套设有第一加厚环(6),所述第一加厚环(6)的内侧开设有第一粗槽(602)和第一细槽(601),所述第一粗槽(602)和第一细槽(601)相互贯通连接,所述第一粗槽(602)与粗臂(3)滑动抵触连接,所述第一细槽(601)与细臂(4)滑动抵触连接,所述细臂(4)远离粗臂(3)的一端设置有限定第一加厚环(6)的限定组件。

2.根据权利要求1所述的一种低成本纳米涂层切削刀具,其特征在于:所述第一加厚环(6)包括外细环和外粗环,外细环的一端与外粗环的一端固定连接,所述第一粗槽(602)开设在外粗环的内侧,所述第一细槽(601)开设在外细环的内侧。

3.根据权利要求2所述的一种低成本纳米涂层切削刀具,其特征在于:所述第一加厚环(6)的外侧套设有第二加厚环(8),所述第二加厚环(8)的内侧开设有第二粗槽(802)和第二细槽(801),所述第二粗槽(802)和第二细槽(801)相互贯通连接,所述第二粗槽(802)与外粗环滑动抵触连接,所述第二细槽(801)与外细环滑动抵触连接,所述第一加厚环(6)远离削臂(2)的一端设置有限定第二加厚环(8)的固定组件。

4.根据权利要求1所述的一种低成本纳米涂层切削刀具,其特征在于:限定组件包括内阻环(7),所述细臂(4)远离粗臂(3)的一端固定连接有螺纹杆(5),所述螺纹杆(5)的外侧与内阻环(7)的内侧螺纹连接,所述内阻环(7)的一端与第一加厚环(6)远离削臂(2)的一端抵触连接。

5.根据权利要求3或4其中一项所述的一种低成本纳米涂层切削刀具,其特征在于:固定组件包括外阻环(9),所述外阻环(9)的内侧与内阻环(7)的外侧螺纹连接,所述外阻环(9)的一端与第二加厚环(8)远离削臂(2)的一端抵触连接。

6.根据权利要求5所述的一种低成本纳米涂层切削刀具,其特征在于:内阻环(7)的一端固定连接有连接环,连接环位于外阻环(9)的一侧。
