专利号: 2022201206919
申请人: 应城市华兴化工股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 用于实现物理或化学工艺过程的离心装置或离心机
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

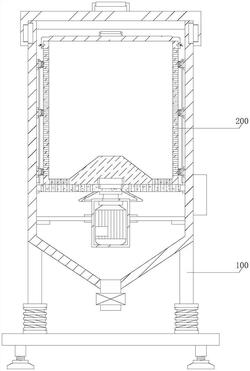

1.一种用于无水亚硫酸钠生产的离心机,其特征在于,包括

动力组件(100),所述动力组件(100)包括支撑板(110)、支撑柱(120)、减震部(130)、反应釜(140)、液位传感器(150)、排液管(160)、支架(170)、电机(180)、第一圆形滑轨(191)、第一滑块(192)、横板(193)、第一铁块(194)、第一电磁铁(195)和釜盖(197),所述支撑柱(120)固定在所述支撑板(110)的下表面上,所述减震部(130)固定在所述反应釜(140)和所述支撑板(110)之间,所述排液管(160)的一端设置在所述反应釜(140)上,所述支架(170)固定在所述反应釜(140)的内壁中,所述电机(180)固定在所述支架(170)上,所述第一圆形滑轨(191)固定在所述反应釜(140)的内壁中,所述第一滑块(192)滑动在所述第一圆形滑轨(191)上,所述电机(180)的输出轴上端固定在所述横板(193)的下表面上,所述第一滑块(192)的外壁和所述横板(193)的外壁固定在一起,所述第一铁块(194)固定在所述釜盖(197)内,所述第一电磁铁(195)固定在所述反应釜(140)内,所述液位传感器(150)固定在所述反应釜(140)的外壁上;

固定组件(200),所述固定组件(200)包括离心网篮(230)、第二电磁铁(240)、第二铁块(250)、篮盖(270)、第二圆形滑轨(290)、第二滑块(291)、立杆(293)、第三电磁铁(294)、螺纹杆(296)和第三铁块(299),所述第二电磁铁(240)固定在所述横板(193)内,所述离心网篮(230)上开设有凹槽(260)和螺纹槽(295),所述第二铁块(250)固定在所述凹槽(260)内,所述第二圆形滑轨(290)固定在所述反应釜(140)的内壁中,所述第二滑块(291)滑动在所述第二圆形滑轨(290)上,所述第三电磁铁(294)固定在所述离心网篮(230)的外壁上,所述第三铁块(299)固定在所述第二滑块(291)的侧表面上,所述第二滑块(291)上开设有通孔(292),所述立杆(293)贯穿所述通孔(292),所述螺纹杆(296)螺纹贯穿所述篮盖(270),所述螺纹杆(296)的端部螺纹到所述螺纹槽(295)内。

2.根据权利要求1所述的一种用于无水亚硫酸钠生产的离心机,其特征在于,所述支撑柱(120)包括柱体(121)和螺纹柱(122),所述柱体(121)固定在所述支撑板(110)的下表面上,所述螺纹柱(122)螺纹在所述柱体(121)内。

3.根据权利要求1所述的一种用于无水亚硫酸钠生产的离心机,其特征在于,所述减震部(130)包括立柱(131)和减震器(132),所述立柱(131)的上端面固定在所述反应釜(140)的下表面上,所述减震器(132)固定在所述立柱(131)的下端和所述支撑板(110)的上表面之间。

4.根据权利要求1所述的一种用于无水亚硫酸钠生产的离心机,其特征在于,所述排液管(160)包括排液管本体(161)和排液阀(162),所述排液管本体(161)的一端设置在所述反应釜(140)上,所述排液阀(162)设置在所述排液管本体(161)上。

5.根据权利要求1所述的一种用于无水亚硫酸钠生产的离心机,其特征在于,所述电机(180)包括电机本体(181)和第一防护外壳(182),所述第一防护外壳(182)固定在所述支架(170)上,所述电机本体(181)固定在所述第一防护外壳(182)内。

6.根据权利要求1所述的一种用于无水亚硫酸钠生产的离心机,其特征在于,所述动力组件(100)还包括导罩(190),所述导罩(190)固定在所述横板(193)的下表面上。

7.根据权利要求1所述的一种用于无水亚硫酸钠生产的离心机,其特征在于,所述动力组件(100)还包括观察窗(196),所述观察窗(196)设置在所述反应釜(140)上。

8.根据权利要求1所述的一种用于无水亚硫酸钠生产的离心机,其特征在于,所述固定组件(200)还包括第一手持部(280),所述第一手持部(280)固定在所述篮盖(270)的上表面上。

9.根据权利要求1所述的一种用于无水亚硫酸钠生产的离心机,其特征在于,所述第三电磁铁(294)包括第三电磁铁本体(2941)和第二防护外壳(2942),所述第二防护外壳(2942)固定在所述离心网篮(230)的外壁上,所述第三电磁铁本体(2941)固定在所述第二防护外壳(2942)内。

10.根据权利要求1所述的一种用于无水亚硫酸钠生产的离心机,其特征在于,所述螺纹杆(296)包括螺纹杆本体(2961)和第二手持部(2962),所述螺纹杆本体(2961)螺纹贯穿所述篮盖(270),所述第二手持部(2962)固定在所述螺纹杆本体(2961)的端部。
