专利号: 2022201330333
申请人: 聊城市市政工程管理服务中心
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

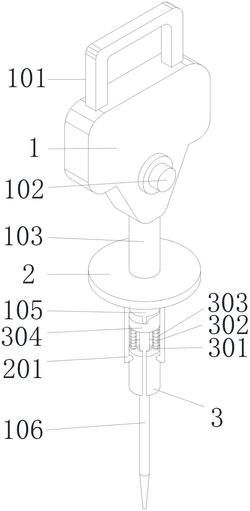

1.一种道路施工用冲击钻,包括箱体(1),其特征在于:所述箱体(1)的顶部固定连接有握把(101),箱体(1)的后侧固定连接有开关(102),箱体(1)的底部固定连接有第一连接杆(103),第一连接杆(103)的表面固定连接有圆板(2),第一连接杆(103)的内部固定连接有电机(104),电机(104)的输出端固定连接有转动套(105),转动套(105)形状为“凸”字形,转动套(105)的内部活动连接有钻头(106),圆板(2)的底部固定连接有两个第二连接杆(201),两个第二连接杆(201)上的结构均相同,第二连接杆(201)的前端均固定连接有水箱(3),水箱(3)为半弧状,水箱(3)的顶部开设有第一通道(301),第一通道(301)的内部设置有驱动装置,水箱(3)的内部设置有喷水装置。

2.根据权利要求1所述的一种道路施工用冲击钻,其特征在于:所述驱动装置包括第三连接杆(302),第三连接杆(302)滑动连接在第一通道(301)的内部,第一通道(301)的内部固定连接有密封条。

3.根据权利要求2所述的一种道路施工用冲击钻,其特征在于:所述第三连接杆(302)的顶部固定连接有连接块(304),连接块(304)的形状为圆盘且中间为突出弧状,转动套(105)的底部与连接块(304)的顶部接触,第三连接杆(302)的表面活动套接有第一弹簧(303),第一弹簧(303)的顶部固定连接在连接块(304)的底部,第一弹簧(303)的底部固定连接在水箱(3)的顶部。

4.根据权利要求3所述的一种道路施工用冲击钻,其特征在于:所述喷水装置包括连接板(5),连接板(5)固定连接在第三连接杆(302)的底部,连接板(5)的表面开设有孔洞,连接板(5)在水箱(3)的内部滑动连接,连接板(5)的底部固定连接有第四连接杆(501)。

5.根据权利要求4所述的一种道路施工用冲击钻,其特征在于:所述第四连接杆(501)的底部为倾斜状,水箱(3)的底部开设有出水口(4)。

6.根据权利要求5所述的一种道路施工用冲击钻,其特征在于:所述水箱(3)内的后壁固定连接有第二弹簧(6),第二弹簧(6)的前端固定连接有挡板(601),挡板(601)在水箱(3)的内部滑动连接,挡板(601)的顶部固定连接有第五连接杆(602),第五连接杆(602)的顶部形状同样为倾斜状,第五连接杆(602)的形状与第四连接杆(501)底部的倾斜状相吻合。
