专利号: 202220146750X
申请人: 重庆康正勘测设计有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-06-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

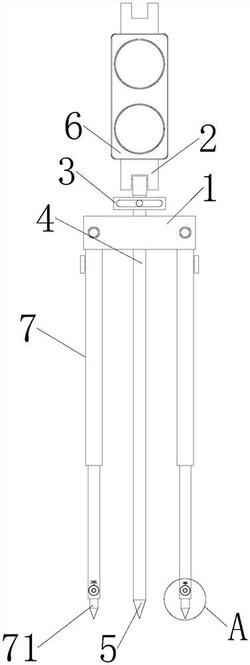

1.一种精密三角高程测量装置,包括连接基座(1)、连接头(2)、整平气泡器(3)、固定轴杆(4)、测量接触头(5)以及高低棱镜组合(6),所述固定轴杆(4)上部穿过连接基座(1)且与连接头(2)底部连接,所述整平气泡器(3)和测量接触头(5)分别安装在固定轴杆(4)上下两部,所述高低棱镜组合(6)安装在连接头(2)上,其特征在于:所述连接基座(1)两侧均活动安装有伸缩站脚杆(7),所述伸缩站脚杆(7)包括脚钉(71)、滑杆(72)、套管(73)、旋钮(77)以及传动组件,所述套管(73)与连接基座(1)连接,所述滑杆(72)滑动连接在套管(73)内部,所述脚钉(71)活动安装在滑杆(72)底部,所述旋钮(77)转动连接在套管(73)侧面,所述旋钮(77)通过传动组件与滑杆(72)连接,所述滑杆(72)随着旋钮(77)转动而沿着套管(73)滑动。

2.如权利要求1所述的一种精密三角高程测量装置,其特征在于:所述套管(73)内部为矩形滑腔,所述滑杆(72)上端固定有矩形块(76),所述矩形块(76)与套管(73)滑动连接。

3.如权利要求2所述的一种精密三角高程测量装置,其特征在于:所述传动组件包括螺纹杆(75)、主动锥齿轮(78)以及从动锥齿轮(79),所述螺纹杆(75)转动连接在套管(73)内部顶端,所述从动锥齿轮(79)固定在螺纹杆(75)外部,所述旋钮(77)内端贯穿至套管(73)内部,所述主动锥齿轮(78)固定在旋钮(77)内端,所述主动锥齿轮(78)位于从动锥齿轮(79)上方一侧且与从动锥齿轮(79)传动连接。

4.如权利要求3所述的一种精密三角高程测量装置,其特征在于:所述滑杆(72)上端开有螺纹槽(74),所述螺纹槽(74)贯通矩形块(76)上端,所述螺纹杆(75)下部延伸入螺纹槽(74)内部且与螺纹槽(74)螺纹连接。

5.如权利要求4所述的一种精密三角高程测量装置,其特征在于:所述滑杆(72)底部设有底槽(719),所述脚钉(71)位于底槽(719)内部,所述脚钉(71)中部贯穿固定有转轴(711),所述转轴(711)两端与滑杆(72)活动贯穿。

6.如权利要求5所述的一种精密三角高程测量装置,其特征在于:所述转轴(711)前端固定有齿轮(712),所述齿轮(712)表面设有齿块二(718),所述滑杆(72)前端且位于齿轮(712)上方固定有固定板(714),所述固定板(714)中部活动贯穿有矩形杆(713),所述矩形杆(713)上下两端分别固定有顶板(715)和齿块一(717),所述齿块一(717)与相邻两块所述齿块二(718)卡接,所述顶板(715)下端与固定板(714)上端之间且位于矩形杆(713)外侧连接有弹簧(716)。
