专利号: 2022201561395
申请人: 福建省新达保温材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-01-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种装配式建筑用酚醛保温板外墙保温隔热结构,包括墙体(1),其特征在于:所述墙体(1)右侧贴合有水泥材料基层(2),所述水泥材料基层(2)上安装有两个第一固定组件(4),两个所述第一固定组件(4)为上下设置,且两个所述第一固定组件(4)左端均插接在墙体(1)右侧,所述水泥材料基层(2)右侧设有防水砂浆层(5),所述防水砂浆层(5)与水泥材料基层(2)之间填充有轻质保温材料层(3),且所述防水砂浆层(5)右侧贴合有连接层(7),所述连接层(7)右侧贴合有防火阻燃层(10),且所述连接层(7)外侧均匀分布设置有四个酚醛保温板主体(6),四个所述酚醛保温板主体(6)侧壁分别与防火阻燃层(10)和防水砂浆层(5)侧壁贴合,所述水泥材料基层(2)、轻质保温材料层(3)、防水砂浆层(5)、酚醛保温板主体(6)和连接层(7)外侧共同设有外层轻质装饰板(9),所述外层轻质装饰板(9)左侧与墙体(1)右侧贴合,且所述外层轻质装饰板(9)右侧靠近顶部与底部处均设有第二固定组件(8),所述第二固定组件(8)左端贯穿外层轻质装饰板(9),并插接在墙体(1)内腔。

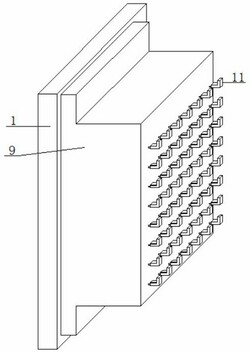

2.根据权利要求1所述的一种装配式建筑用酚醛保温板外墙保温隔热结构,其特征在于:所述外层轻质装饰板(9)右侧活动连接有若干个垫块(11),所述垫块(11)的横截面为L形设置。

3.根据权利要求2所述的一种装配式建筑用酚醛保温板外墙保温隔热结构,其特征在于:所述垫块(11)内壁固定连接有护垫(12)。

4.根据权利要求2所述的一种装配式建筑用酚醛保温板外墙保温隔热结构,其特征在于:所述垫块(11)左侧靠近底部处开设有螺纹槽(13),所述螺纹槽(13)内腔螺纹连接在螺纹杆(14),所述螺纹杆(14)左端延伸至螺纹槽(13)外侧,并与外层轻质装饰板(9)侧壁固定连接。

5.根据权利要求1所述的一种装配式建筑用酚醛保温板外墙保温隔热结构,其特征在于:所述连接层(7)的横截面为十字形设置。

6.根据权利要求1所述的一种装配式建筑用酚醛保温板外墙保温隔热结构,其特征在于:位于顶部的两个所述酚醛保温板主体(6)以连接层(7)的中心轴线为对称轴呈左右对称设置。

7.根据权利要求2所述的一种装配式建筑用酚醛保温板外墙保温隔热结构,其特征在于:若干个所述垫块(11)从上至下依次呈线性阵列状排列。
