专利号: 2022201774118
申请人: 墨格铝木门窗科技(天津)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-01-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

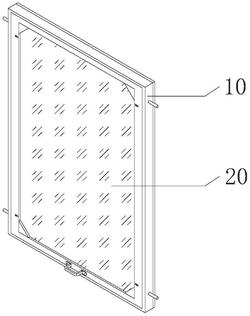

1.一种可拆卸铝木门窗,其特征在于,包括

外框组件(10),所述外框组件(10)包括第一框架(110)和第二框架(120),所述第二框架(120)固定于所述第一框架(110)正前方,所述第二框架(120)里侧设置有第一固定螺栓(130),所述第一固定螺栓(130)贯穿所述第二框架(120)侧面与四围墙壁固定;

内框组件(20),所述内框组件(20)包括第三框架(210)、固定角板(220)、固定连接件(230)、扶手(240)和玻璃板(270),所述第三框架(210)位于所述第二框架(120)内侧,所述玻璃板(270)位于所述第三框架(210)内侧,四个所述固定角板(220)分别可拆卸固定于所述第三框架(210)里侧四角处,所述固定角板(220)限位固定所述玻璃板(270),所述固定连接件(230)设置于所述第三框架(210)两侧,且所述第二框架(120)和第三框架(210)通过所述固定连接件(230)可拆卸连接,所述扶手(240)设置于所述第三框架(210)底侧。

2.根据权利要求1所述的一种可拆卸铝木门窗,其特征在于,所述固定连接件(230)至少设置四个,四个所述固定连接件(230)设置于所述第三框架(210)四个侧架上。

3.根据权利要求2所述的一种可拆卸铝木门窗,其特征在于,所有所述固定连接件(230)均包括限位块(231)、L型杆(232)和绳带(233),所述第三框架(210)侧架上开设有横向槽口和竖向槽口,横向槽口和竖向槽口相互连通,所述限位块(231)位于竖向槽口内部,所述L型杆(232)一端位于竖向槽口内部,且所述L型杆(232)一端与所述限位块(231)相对面紧密贴合,所述第二框架(120)里侧开设有与所述L型杆(232)相配合的槽孔,所述L型杆(232)远离所述限位块(231)一端贯穿横向槽口并延伸至槽孔内部,所述绳带(233)两端固定于所述限位块(231)和所述L型杆(232)靠近所述限位块(231)一端。

4.根据权利要求2所述的一种可拆卸铝木门窗,其特征在于,所述第三框架(210)四角处分别至少设置三个所述固定角板(220),三个所述固定角板(220)根据所述玻璃板(270)厚度竖向设置于所述第三框架(210)四角内侧。

5.根据权利要求4所述的一种可拆卸铝木门窗,其特征在于,所有所述固定角板(220)相互垂直侧均设置有第二固定螺栓,所有所述固定角板(220)均通过第二固定螺栓与所述第三框架(210)四角固定。

6.根据权利要求1所述的一种可拆卸铝木门窗,其特征在于,所述内框组件(20)还包括转动连接件(250),所述转动连接件(250)至少设置四个,四个转动连接件(250)分别对称位于所述第三框架(210)两侧。

7.根据权利要求6所述的一种可拆卸铝木门窗,其特征在于,所有所述转动连接件(250)两端分别与所述第二框架(120)和第三框架(210)相对侧转动连接。

8.根据权利要求7所述的一种可拆卸铝木门窗,其特征在于,所有所述转动连接件(250)均包括第一阻尼转轴(251)、连杆(252)和第二阻尼转轴(253),所述第一阻尼转轴(251)一端与所述第二框架(120)外侧固定,所述第二阻尼转轴(253)一端与所述第三框架(210)外侧固定,所述连杆(252)两端分别与所述第一阻尼转轴(251)和第二阻尼转轴(253)转动连接。

9.根据权利要求8所述的一种可拆卸铝木门窗,其特征在于,所述第一固定螺栓(130)至少设置四组,每组所述第一固定螺栓(130)至少设置两个,四组所述第一固定螺栓(130)分别对称设置于所述第二框架(120)相对面。

10.根据权利要求9所述的一种可拆卸铝木门窗,其特征在于,所述内框组件(20)还包括挡板(260),所述挡板(260)设置有两个,两个所述挡板(260)分别与第三框架(210)两侧固定,且两个所述挡板(260)分别遮挡于所有所述转动连接件(250)。
