专利号: 2022201860414
申请人: 沈阳建筑大学
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

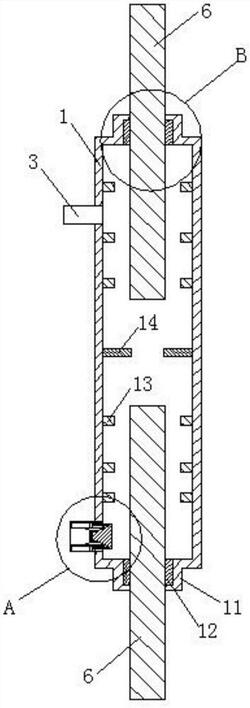

1.一种防回流灌浆套筒组合装置,其特征在于,包括套筒,所述套筒的外侧壁上设置有连通于所述套筒内部的灌浆管和出浆管,所述灌浆管和所述出浆管位于所述套筒同一侧并上下间隔布置;所述灌浆管内设置有弹性密封组件,所述弹性密封组件包括设置在所述灌浆管底部的密封垫块,所述密封垫块的底部为较大的一端并位于所述套筒内,所述密封垫块上还设置有连接杆连接于所述灌浆管,所述密封垫块的顶部还设置有固定架;所述套筒的两端还设置有导向插头,所述导向插头上插接有钢筋,所述导向插头内侧壁上还设置有弹性层,所述弹性层抵接于所述钢筋外壁;所述套筒内壁上设置有多个剪力键,所述套筒内壁的中间位置还设置有限位板,所述限位板上设置有通孔。

2.根据权利要求1所述的一种防回流灌浆套筒组合装置,其特征在于,所述灌浆管的管壁内部设置有空腔,所述空腔内部设置有滑槽,所述弹性密封组件还包括设置在所述空腔内部的滑块,所述滑块与所述滑槽滑动装配,所述连接杆的一端连接于所述滑块,所述连接杆的另一端穿过所述滑槽连接于所述密封垫块。

3.根据权利要求1所述的一种防回流灌浆套筒组合装置,其特征在于,所述连接杆上套设有弹簧。

4.根据权利要求1所述的一种防回流灌浆套筒组合装置,其特征在于,所述密封垫块为喇叭状,且所述密封垫块的底部大于所述灌浆管的内径,所述密封垫块上还设置有密封圈,所述密封圈的一面贴合所述套筒内壁。

5.根据权利要求1所述的一种防回流灌浆套筒组合装置,其特征在于,所述密封垫块为橡胶块。

6.根据权利要求5所述的一种防回流灌浆套筒组合装置,其特征在于,所述固定架为钢筋笼,所述固定架罩设在所述密封垫块的顶部。

7.根据权利要求1所述的一种防回流灌浆套筒组合装置,其特征在于,所述灌浆管的管壁上还设置有用于固定喷浆管喷口的卡套。

8.根据权利要求1所述的一种防回流灌浆套筒组合装置,其特征在于,所述弹性层为橡胶层,且所述弹性层的内径小于所述钢筋的外径。
