专利号: 2022201934009
申请人: 武汉科真生物科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-01-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

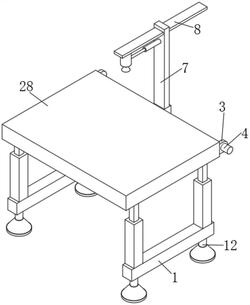

1.一种可调式生物研发用试验台,包括两个连接框(1),其特征在于,两个所述连接框(1)的内部均开设有空腔,两个所述连接框(1)上均设置有升降组件(2);

所述升降组件(2)包括双轴电机(21),所述双轴电机(21)固接在连接框(1)内部的上端,所述双轴电机(21)的两端输出轴固接有传动轴(22),两个所述传动轴(22)的一端均固接有第一锥齿轮(23),两个所述第一锥齿轮(23)的外壁均啮合连接有第二锥齿轮(24),两个所述连接框(1)的上端均对称固接有升降框(25),两个所述第二锥齿轮(24)的中心处均固接有螺杆(26),两个所述螺杆(26)的外壁均螺纹套接有方形螺套(27),四个所述方形螺套(27)的上端共同固接有试验板(28)。

2.根据权利要求1所述的一种可调式生物研发用试验台,其特征在于,所述连接框(1)内部的上端对称固接有轴承座(29),两个所述传动轴(22)分别转动连接在轴承座(29)内。

3.根据权利要求1所述的一种可调式生物研发用试验台,其特征在于,两个所述连接框(1)的上端对称开设有贯穿孔,两个所述升降框(25)通过贯穿孔与连接框(1)的内部相连通。

4.根据权利要求1所述的一种可调式生物研发用试验台,其特征在于,所述试验板(28)的一侧壁对称固接有固定块(3),其中一个所述固定块(3)的一侧壁固接有伺服电机(4),所述伺服电机(4)的输出轴转动贯穿固定块(3)并固接有往复丝杆(5),所述往复丝杆(5)转动连接在两个固定块(3)之间,所述往复丝杆(5)的外壁螺纹套接有螺母块(6)。

5.根据权利要求4所述的一种可调式生物研发用试验台,其特征在于,所述螺母块(6)的上端固接有立板(7),所述立板(7)的上端滑动贯穿有稳定块(8),所述立板(7)的一侧壁固接有电动推杆(9),所述稳定块(8)的下端安装清洁罐(10),所述电动推杆(9)的一端连接在清洁罐(10)上,所述清洁罐(10)的下端设置有喷头(11)。

6.根据权利要求1所述的一种可调式生物研发用试验台,其特征在于,两个所述连接框(1)的下端均对称设置有支撑柱(12)。
