专利号: 2022202049582
申请人: 天津洁源高科环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-05-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

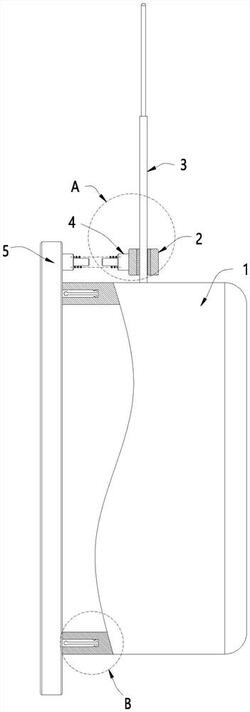

1.一种便于装配的红外报警器,包括红外报警器的外壳(1)及背板(5),所述外壳(1)上设有天线(3),其特征在于,所述背板(5)上沿其中心线对称垂直固接有多个胀轴(12),所述胀轴(12)内部中空且其外壁上沿其轴向阵列设有多个条形缺口(11),所述外壳(1)内设有供胀轴(12)插合的插槽(9),所述胀轴(12)穿入插槽(9)内的一端设有制成一圈环形槽(10),所述插槽(9)内壁上设有一圈环形凸出部(13),所述环形凸出部(13)与环形槽(10)相对应。

2.根据权利要求1所述的一种便于装配的红外报警器,其特征在于,所述环形槽(10)朝向背板(5)一侧内壁的内径朝胀轴(12)径向内侧方向依次递减。

3.根据权利要求1所述的一种便于装配的红外报警器,其特征在于,所述环形凸出部(13)内径大于环形槽(10)最小内径。

4.根据权利要求1所述的一种便于装配的红外报警器,其特征在于,所述胀轴(12)整体由弹簧钢材质制成。

5.根据权利要求1所述的一种便于装配的红外报警器,其特征在于,所述天线(3)下端部套接有防护环(2),所述防护环(2)、背板(5)上各设有凸块(4),两个所述凸块(4)之间共同水平固接有弹簧(7)。

6.根据权利要求5所述的一种便于装配的红外报警器,其特征在于,所述防护环(2)内嵌装有橡胶套(6),所述橡胶套(6)套装在天线(3)上。

7.根据权利要求5所述的一种便于装配的红外报警器,其特征在于,两个所述凸块(4)的相对侧上各设有一限位销(8),所述弹簧(7)弹力方向两端分别套装在两个限位销(8)上。
