专利号: 2022202332694
申请人: 山西盛世梨园农业开发股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-06-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

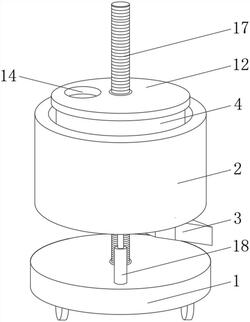

1.一种茶叶加工用自动运输车,其特征在于:包括运输车本体(1)和储存组件(6),所述运输车本体(1)的顶部设有升降组件,所述升降组件上设有安装桶(2),所述安装桶(2)顶部开口,所述安装桶(2)的内部设有储存组件(6),所述安装桶(2)的底部设有出料口(3);

所述储存组件(6)包括转动座(4)、储存仓(5)和第一通孔(7),所述转动座(4)转动安装在安装桶(2)内,所述转动座(4)呈柱形,所述转动座(4)的圆心处设有第一通孔(7),所述转动座(4)上呈环形阵列分布有多组储存仓(5),多组所述储存仓(5)的下端均设有翻转组件,且所述储存仓(5)的下端与出料口(3)相适配。

2.根据权利要求1所述的一种茶叶加工用自动运输车,其特征在于:所述转动座(4)上端的外侧设有轴承圈(8),所述轴承圈(8)与安装桶(2)上端的内侧连接,所述转动座(4)下端的外侧设有齿条(9),所述安装桶(2)的底部设有第一电机(10),所述第一电机(10)的输出端设有齿轮(11),所述齿轮(11)与齿条(9)相啮合。

3.根据权利要求2所述的一种茶叶加工用自动运输车,其特征在于:所述转动座(4)的顶部转动安装有上盖(12),所述上盖(12)的圆心处设有第二通孔(13),所述上盖(12)上设有进料口(14),所述进料口(14)与储存仓(5)的上端相适配。

4.根据权利要求3所述的一种茶叶加工用自动运输车,其特征在于:所述翻转组件包括翻板(15)和马达(16),所述储存仓(5)的底部通过转轴安装有翻板(15),所述转轴通过马达(16)驱动。

5.根据权利要求1‑4任意一项所述的一种茶叶加工用自动运输车,其特征在于:所述升降组件包括螺纹杆(17)和伸缩限位杆(18),所述运输车本体(1)的顶部转动安装有螺纹杆(17),所述螺纹杆(17)通过第二电机驱动,所述运输车本体(1)的顶部对称设有伸缩限位杆(18),所述伸缩限位杆(18)的顶部与安装桶(2)的底部连接。

6.根据权利要求5所述的一种茶叶加工用自动运输车,其特征在于:所述安装桶(2)的中心位置处与螺纹杆(17)转动连接,所述螺纹杆(17)的上端分别穿过第一通孔(7)和第二通孔(13)后延伸至上盖(12)的上方。
