专利号: 2022202480855
申请人: 段艳丽
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

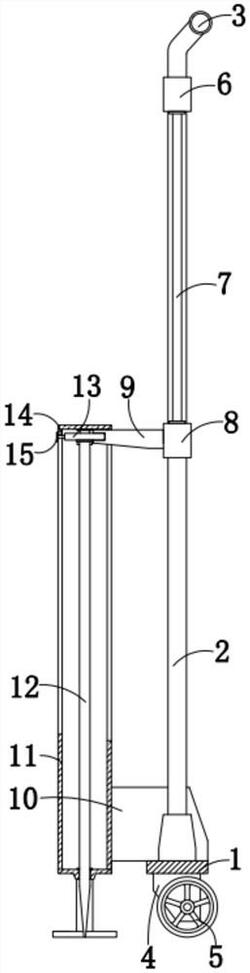

1.一种水利监理用土方厚度检测尺,其特征在于,包括:固定板;

两个连接杆,两个连接杆均固安装在固定板的顶部;

握杆,所述握杆固定安装在两个连接杆的顶端;

两个第一支撑板,两个第一支撑板均固定安装在固定板的底部;

两个滚轮,两个滚轮分别转动安装在两个第一支撑板上;

第一连接条,所述第一连接条滑动套设在两个连接杆上;

推拉杆,所述推拉杆固定安装在第一连接条的底部;

第二连接条,所述第二连接条滑动套设在两个连接杆上,所述推拉杆的底端与第二连接条的顶部固定连接;

连接板,所述连接板固定安装在第二连接条的一侧;

两个第二支撑板,两个第二支撑板均固定安装在固定板的顶部;

长体盒,所述长体盒固定安装在两个第二支撑板上,所述连接板的一侧延伸至长体盒内并与长体盒滑动连接;

插杆,所述插杆滑动安装在长体盒内,所述插杆的底端延伸至长体盒外;

带动板,所述带动板滑动安装在长体盒内,所述插杆的顶端与带动板的底部固定连接,所述连接板的一侧与带动板固定连接;

连接轴,所述连接轴固定安装在带动板的一侧,所述连接轴的一端延伸至长体盒外并与长体盒滑动连接;

指针,所述指针固定安装在连接轴的一端。

2.根据权利要求1所述的水利监理用土方厚度检测尺,其特征在于,所述第一连接条的一侧固定安装有握把。

3.根据权利要求1所述的水利监理用土方厚度检测尺,其特征在于,所述第一连接条的一侧螺纹安装有锁定螺丝,所述锁定螺丝的一端与对应的连接杆相接触。

4.根据权利要求1所述的水利监理用土方厚度检测尺,其特征在于,所述长体盒的一侧内壁开设有第一滑口,所述连接板贯穿第一滑口并与第一滑口滑动连接。

5.根据权利要求1所述的水利监理用土方厚度检测尺,其特征在于,所述长体盒的一侧内壁开设有第二滑口,所述连接轴贯穿第二滑口并与第二滑口滑动连接。

6.根据权利要求1所述的水利监理用土方厚度检测尺,其特征在于,两个第二支撑板相互远离的一侧均固定安装有支撑脚。

7.根据权利要求1所述的水利监理用土方厚度检测尺,其特征在于,所述长体盒内固定安装有两个滑杆,两个滑杆的顶端均贯穿带动板并与带动板滑动连接。
