专利号: 2022202569799
申请人: 中一达建设集团有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-06-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

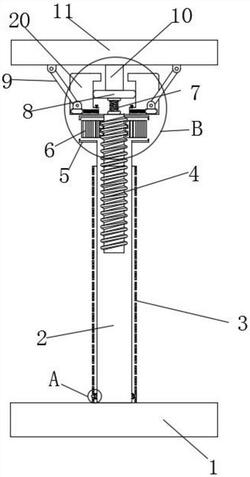

1.一种可调节高度的支撑用建筑模板,包括底座(1),其特征在于:所述底座(1)的表面中心处固定有圆筒(3),所述圆筒(3)的内部设置有插筒(2),所述插筒(2)的内部设置有螺纹杆(4),所述插筒(2)的顶端固定有固定块(5),所述固定块(5)的内部设置有转动齿轮(6),所述转动齿轮(6)与螺纹杆(4)螺纹连接,所述螺纹杆(4)的上端中心处设置有长块(20),所述长块(20)的中心处设置有第一弹簧(7),所述第一弹簧(7)的两侧均设置有第二弹簧(13),所述第二弹簧(13)的一端与长块(20)的内壁相固定,所述第二弹簧(13)的另一端固定有活动块(12),所述活动块(12)与长块(20)滑动连接,所述活动块(12)的上表面设置有支撑杆(9),所述第一弹簧(7)的顶部设置有移动块(8),所述移动块(8)的表面焊接固定有支撑柱(10),所述支撑柱(10)的顶端焊接固定有平板(11),所述支撑杆(9)远离活动块(12)的一端与平板(11)活动连接,所述插筒(2)和圆筒(3)之间设有用于固定插筒(2)和圆筒(3)位置的高度锁紧装置。

2.根据权利要求1所述的一种可调节高度的支撑用建筑模板,其特征在于:所述高度锁紧装置包括固定在插筒(2)外侧壁的安装块(15),所述安装块(15)的内部设置有第四弹簧(18),所述第四弹簧(18)的一端连接有连接管(17),所述连接管(17)的中心处设置有阻挡块(16),所述阻挡块(16)的一侧设置有按块(19),所述圆筒(3)的侧壁开设有供按块(19)活动穿设的圆孔。

3.根据权利要求2所述的一种可调节高度的支撑用建筑模板,其特征在于:所述圆孔沿纵向等间距分布。

4.根据权利要求2所述的一种可调节高度的支撑用建筑模板,其特征在于:所述连接管(17)的两端与第四弹簧(18)之间构成弹性连接,所述安装块(15)的一侧开设有凹形槽,所述第四弹簧(18)的另一端与凹形槽的槽底相固定。

5.根据权利要求1所述的一种可调节高度的支撑用建筑模板,其特征在于:所述固定块(5)的内部为中空,所述固定块(5)与插筒(2)相固定。

6.根据权利要求1所述的一种可调节高度的支撑用建筑模板,其特征在于:所述转动齿轮(6)的内部设置有内螺纹,所述内螺纹与螺纹杆(4)表面的螺纹相适配,所述转动齿轮(6)与螺纹杆(4)之间构成螺纹连接。

7.根据权利要求1所述的一种可调节高度的支撑用建筑模板,其特征在于:所述长块(20)的内壁且位于第二弹簧(13)的上方设置有第三弹簧(14),所述第三弹簧(14)的一端能与移动块(8)的底侧抵接。
