专利号: 2022202619980
申请人: 上海傲鑫电子有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-08-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

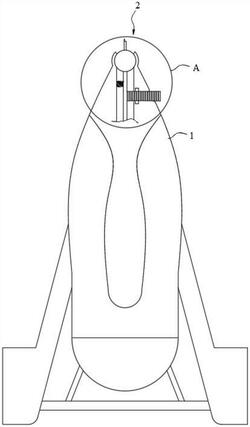

1.一种集成电路芯片用背胶清理装置,其特征在于,包括:热吹风壳体(1),设置在所述热吹风壳体(1)上的出风部(2)以及设置在所述热吹风壳体(1)上的调节部(3),其中;

旋转所述调节部(3),所述调节部(3)能够侧推所述出风部(2),以使所述出风部(2)转向。

2.如权利要求1所述的一种集成电路芯片用背胶清理装置,其特征在于,所述调节部(3)包括设置在所述热吹风壳体(1)上的操作孔(31),穿插所述操作孔(31)的转盘(32),偏心设置在所述转盘(32)上的连接轴(33)以及适于所述连接轴(33)转动连接的固定槽(34),其中;

旋转所述转盘(32),所述转盘(32)能够偏心侧推所述出风部(2),以使所述出风部(2)转向。

3.如权利要求2所述的一种集成电路芯片用背胶清理装置,其特征在于,所述出风部(2)包括一体设置在所述热吹风壳体(1)上的弧形罩(21),设置在所述弧形罩(21)中心的弧形孔(22),转动设置在所述弧形罩(21)内部的中空盘(23),连通设置在所述中空盘(23)一端的出风头(24)以及连通设置在所述中空盘(23)另一端的通风管(25),所述出风头(24)穿插在所述弧形孔(22)内,其中;

旋转所述转盘(32),所述转盘(32)能够偏心侧推所述通风管(25),所述通风管(25)能够带动所述中空盘(23)旋转,以使所述中空盘(23)带动所述出风头(24)转向。

4.如权利要求3所述的一种集成电路芯片用背胶清理装置,其特征在于,所述出风部(2)还包括弹簧(26),所述弹簧(26)一端设置在所述热吹风壳体(1)内壁,所述弹簧(26)另一端设置在所述通风管(25)上,其中;

所述转盘(32)侧推所述通风管(25)时,所述通风管(25)能够压缩所述弹簧(26)。

5.如权利要求4所述的一种集成电路芯片用背胶清理装置,其特征在于,所述弧形孔(22)的间距小于所述中空盘(23)的外径;

所述中空盘(23)的外径等于所述弧形罩(21)的内径,其中;

所述中空盘(23)适于沿所述弧形罩(21)中心转动。

6.如权利要求5所述的一种集成电路芯片用背胶清理装置,其特征在于,所述转盘(32)外壁设置有若干定位槽(4),其中;

旋转所述转盘(32),若干所述定位槽(4)能够旋转,以使若干所述定位槽(4)间断侧抵所述通风管(25)。

7.如权利要求6所述的一种集成电路芯片用背胶清理装置,其特征在于,所述出风头(24)一端设置有半圆刀刃(5),其中;

所述半圆刀刃(5)适于多向分隔外置背胶。
