专利号: 202220292343X
申请人: 苏州市奕双新材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

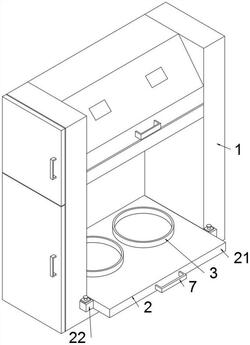

1.施力均匀度高的并条机,包括并条机本体(1),其特征在于,所述并条机本体(1)的内部设置有移动机构(2);

所述移动机构(2)包括滑动板(21)、两个滑动块(22)、多个滚轮(23)和两个限位杆(24),多个所述滚轮(23)均位于滑动板(21)的下方,所述滑动块(22)的一侧与滑动板(21)固定连接,所述滑动块(22)的另一侧位于并条机本体(1)上,所述限位杆(24)的一端位于滑动块(22)上。

2.根据权利要求1所述的施力均匀度高的并条机,其特征在于,所述并条机本体(1)内壁的两侧均开设有滑动槽,所述滑动块(22)与滑动槽的内腔滑动穿插连接,所述并条机本体(1)内壁的底端对称开视有通槽(6),所述滚轮(23)位于通槽(6)的内部。

3.根据权利要求1所述的施力均匀度高的并条机,其特征在于,所述并条机本体(1)正面的两侧均固定连接有固定板(25),所述固定板(25)的中部开设有开槽,所述限位杆(24)与开槽的内腔滑动穿插连接。

4.根据权利要求1所述的施力均匀度高的并条机,其特征在于,所述滑动块(22)的顶部开设有限位槽,所述限位杆(24)与限位槽的内腔滑动穿插连接,所述限位槽内壁的两侧均固定连接有梯形卡块(26),所述限位杆(24)底部的两侧均开设有梯形卡槽,所述梯形卡块(26)与梯形卡槽的内腔滑动卡接。

5.根据权利要求1所述的施力均匀度高的并条机,其特征在于,所述滑动板(21)底端的两侧均对称固定连接有两个支撑板(4),两个所述支撑板(4)相对的一侧均开设有转动槽,所述滚轮(23)的两侧均固定连接有固定轴(5),所述固定轴(5)与转动槽的内腔转动穿插连接。

6.根据权利要求1所述的施力均匀度高的并条机,其特征在于,所述滑动板(21)顶端的两侧均固定连接有固定筒(3),所述滑动板(21)的正面固定连接有拉动框(7)。
