专利号: 2022203043579
申请人: 唐山曹妃甸振楷科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

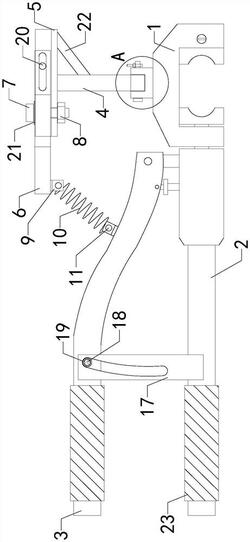

1.一种建筑工程施工用钢筋剪刀,包括液压剪切机构(1)、第一手柄(2)和第二手柄(3),第一手柄(2)安装在第二手柄(3)上,第二手柄(3)与液压剪切机构(1)转动连接;其特征在于,还包括连接杆(4)、固定板(5)、活动块(6)、第一螺栓(7)、第一螺母(8)、固定块(9)、弹簧(10)、第二螺栓(11)和第二螺母(12),连接杆(4)通过固定机构安装在液压剪切机构(1)顶端,固定板(5)安装在连接杆(4)顶端,固定板(5)顶端设置有滑槽,滑槽内底侧壁上设置有圆孔,活动块(6)顶端设置有长孔,活动块(6)与滑槽滑动接触,第一螺栓(7)穿过长孔和圆孔后与第一螺母(8)螺纹连接,第一螺栓(7)底端与活动块(6)顶端接触,第一螺母(8)顶端与固定板(5)底端接触,两组固定块(9)分别安装在活动块(6)底端和第二手柄(3)顶端,两组固定块(9)上均设置有长槽和固定孔,两组固定孔分别与两组长槽连通,弹簧(10)两端均设置有固定环,两组第二螺栓(11)分别穿过两组固定孔与两组第二螺母(12)螺纹连接,两组固定环分别插入两组长槽内,两组固定环分别与两组第二螺栓(11)套装。

2.如权利要求1所述的一种建筑工程施工用钢筋剪刀,其特征在于,固定机构包括连接座(24)、操作板(13)和四棱柱(14),连接座(24)安装在液压剪切机构(1)顶端,连接座(24)顶端设置有限位槽,连接杆(4)插入限位槽内且与限位槽紧密接触,连接杆(4)左端设置有第一限位孔,连接座(24)左端设置有第二限位孔,第一限位孔与第二限位孔连通,四棱柱(14)安装在操作板(13)右端,四棱柱(14)右端依次穿过第二限位孔和第一限位孔,四棱柱(14)与第一限位孔和第二限位孔内侧壁紧密接触。

3.如权利要求2所述的一种建筑工程施工用钢筋剪刀,其特征在于,还包括限位杆(15)和拉环(16),四棱柱(14)顶端设置有第三限位孔,限位杆(15)插入第三限位孔内,拉环(16)安装在限位杆(15)顶端,拉环(16)左端与连接座(24)右端接触。

4.如权利要求3所述的一种建筑工程施工用钢筋剪刀,其特征在于,还包括连接板(17)、固定杆(18)和圆环(19),连接板(17)安装在第一手柄(2)前端,连接板(17)前端设置有第三限位孔,固定杆(18)固定安装在第二手柄(3)前端,圆环(19)与固定杆(18)轴承套装,圆环(19)与第三限位孔内侧壁滚动接触。

5.如权利要求4所述的一种建筑工程施工用钢筋剪刀,其特征在于,还包括圆杆(20),活动块(6)前端设置有滑孔,圆杆(20)固定安装在滑槽内,圆杆(20)与滑动滑动接触。

6.如权利要求5所述的一种建筑工程施工用钢筋剪刀,其特征在于,还包括垫圈(21),垫圈(21)与第一螺栓(7)套装,垫圈(21)顶端和底端分别与固定块(9)底端和活动块(6)顶端压紧接触。

7.如权利要求6所述的一种建筑工程施工用钢筋剪刀,其特征在于,还包括支撑杆(22),支撑杆(22)顶端和底端分别与固定板(5)底端和连接杆(4)右端连接。

8.如权利要求7所述的一种建筑工程施工用钢筋剪刀,其特征在于,还包括把套(23),两组把套(23)分别套装在第一手柄(2)和第二手柄(3)上。
