专利号: 2022203043899
申请人: 江阴市锦泽建设工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-12-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

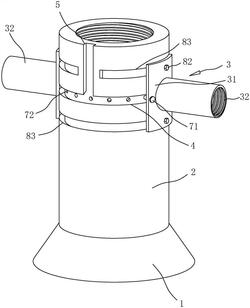

1.一种市政施工架连接件,其特征在于:包括基座(1),所述基座(1)上连接有第一连接管(2),所述第一连接管(2)上连接有滑移组件(3),所述滑移组件(3)包括第二连接管(32)以及连接于所述第二连接管(32)一端的连接弧板(31),所述连接弧板(31)背离所述第二连接管(32)的一侧连接有第一滑块(6),所述第一连接管(2)的外壁上开设有第一环槽(4),所述第一滑块(6)嵌设于所述第一环槽(4)中并与其滑动配合,所述第一连接管(2)与所述第二连接管(32)均设置有内螺纹,所述第一连接管(2)上设置有用于对所述连接弧板(31)进行限位的限位组件(7)。

2.根据权利要求1所述的一种市政施工架连接件,其特征在于:所述第一连接管(2)上开设有滑移槽(5),所述滑移槽(5)沿着所述第一连接管(2)的长度方向设置,所述滑移槽(5)的一端与所述第一环槽(4)贯通,另一端延伸至所述第一连接管(2)的开口端。

3.根据权利要求1所述的一种市政施工架连接件,其特征在于:所述第一连接管(2)上设置有连接组件(8),所述连接组件(8)包括第二滑块(81)与连接螺栓(82),所述第一连接管(2)上开设有第二环槽(83),所述第二环槽(83)关于所述第一环槽(4)平行设置,所述第二滑块(81)嵌设于所述第二环槽(83)中,所述第二滑块(81)与所述第二环槽(83)滑动配合,所述第二滑块(81)上开设有螺纹孔,所述连接弧板(31)上开设有与所述第二滑块(81)位置对应的螺纹孔,所述连接弧板(31)与所述第二滑块(81)上同时螺纹连接有连接螺栓(82)。

4.根据权利要求3所述的一种市政施工架连接件,其特征在于:所述连接组件(8)在所述第一环槽(4)竖直方向上的两侧各设置有一组。

5.根据权利要求1所述的一种市政施工架连接件,其特征在于:所述第一滑块(6)上转动嵌设有滚珠(33),所述滚珠(33)设置于所述第一滑块(6)与所述第一环槽(4)槽底贴合的一侧。

6.根据权利要求1所述的一种市政施工架连接件,其特征在于:所述第一连接管(2)上螺纹连接有抵紧螺栓(9),所述抵紧螺栓(9)贯穿所述第一连接管(2)并伸入其内腔中。

7.根据权利要求1所述的一种市政施工架连接件,其特征在于:所述限位组件(7)包括定位销(71),所述第一环槽(4)的槽底设置有若干定位槽(72),若干所述定位槽(72)沿所述第一连接管(2)的周向设置,所述连接弧板(31)上开设有与第一环槽(4)位置对应的定位通孔(73),所述定位销(71)插设于所述定位通孔(73)与所述定位槽(72)中。

8.根据权利要求1所述的一种市政施工架连接件,其特征在于:所述基座(1)设置为圆台状。
