专利号: 2022203237625
申请人: 淮北联联信息科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

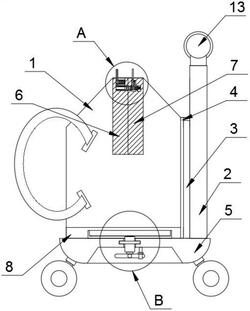

1.一种可拆卸式拉杆包,其特征在于,包括:包体(1),所述包体(1)开口处一侧固定安装有连接框一(6),所述连接框一(6)内固安装有限位条(61),所述连接框一(6)内远离限位条(61)一侧固定安装限位筒(63),所述限位筒(63)外设有推块(62),所述推块(62)与限位筒(63)滑动连接,所述限位条(61)穿透推块(62)竖板且与推块(62)滑动连接,所述限位条(61)外套设有弹簧一(64),所述弹簧一(64)两端分别与连接框一(6)和推块(62)竖板固定连接,所述包体(1)开口处远离连接框一(6)一侧固定安装有连接框二(7),所述连接框二(7)内固定安装有限位杆(71),所述限位杆(71)外设有阻挡块(72),所述阻挡块(72)与限位杆(71)滑动连接,所述限位杆(71)外套设有弹簧二(73),所述弹簧二(73)两端分别与连接框二(7)与阻挡块(72)固定连接,所述连接框二(7)内顶部固定安装有限位柱(74),所述限位柱(74)外设有插杆(75),所述插杆(75)与限位柱(74)滑动连接,所述插杆(75)穿透连接框二(7)且与连接框二(7)滑动连接,所述限位柱(74)外套设有弹簧三(76),所述弹簧三(76)两端分别与连接框二(7)和插杆(75)固定连接。

2.如权利要求1所述的一种可拆卸式拉杆包,其特征在于,所述包体(1)靠近连接框二(7)一侧固定安装有滑板(4),所述包体(1)下有底座(5),所述底座(5)一侧固定安装有伸缩板(2),所述伸缩板(2)一侧固定安装有两个滑道(3),两个所述滑道(3)共同与滑板(4)滑动连接。

3.如权利要求2所述的一种可拆卸式拉杆包,其特征在于,所述包体(1)底部固定安装有包底板(8),所述包底板(8)内开设有板槽(81),所述底座(5)内转动连接有可调节伸缩杆(9),所述可调节伸缩杆(9)顶部固定安装有十字卡杆(10),所述可调节伸缩杆(9)输出端固定安装十字扭柄(11),所述底座(5)凹面顶部固定安装有限位扣(12),所述限位扣(12)与十字扭柄(11)活动连接,所述十字卡杆(10)与包底板(8)活动连接。

4.如权利要求2所述的一种可拆卸式拉杆包,其特征在于,所述伸缩板(2)输出端固定安装有防滑拉柄(13)。
